ХОРИЗОНТАЛНИ СТРУГОВИ ЦЕНТРИ

  1. Начало
  2. ХОРИЗОНТАЛНИ СТРУГОВИ ЦЕНТРИ

Хоризонтални стругови центри VICTOR

Максимален обработваем диаметър Максимална обработваема дължина Размер на патронника Максимален диаметър на пръта Максимални обороти на шпиндела Мощност на главния двигател
Vturn-16 / Vturn-20 Ø230 mm 635 mm 160/200 mm Ø40/Ø52 mm 6000/4200 rpm 7.5/9.0 kW
Vturn-26 Ø380 mm 650/1130 mm 200 mm Ø75 mm 3500 rpm 15/18.5 kW
Vturn II-16 / Vturn II-20 Ø440 mm 540 mm 160/200 mm Ø40/Ø52 mm 6000/4200 rpm 11/15 kW
VturnII-16CV / VturnII-20CV
(с ос С)		 Ø330 mm 540 mm 160/200 mm Ø40/Ø52 mm 6000/4200 mm 11/15 kW
Vturn-20E Ø230 mm 635 mm 200 mm Ø52 mm 4200 rpm 7.5/9.0 kW
Vturn-26E Ø380 mm 650 mm 250 mm Ø75 mm 2500 rpm 15/18.5 kW
Vturn-36 Ø550 mm 890/1290 mm 305 mm Ø91 mm 2500 rpm 22/26  kW
Vturn-40 Ø620 mm 1215 – 4285 mm 400 mm Ø91 mm 2500 rpm 30/37 kW
Vturn-45 Ø620 mm 1215 – 4285 mm 400 mm Ø117 mm 2000 rpm 30/37 kW
Vturn-46 Ø730 mm 1750 mm 400 mm Ø110 mm 1500 rpm 30/37 kW
Vturn-A16 (SV) / Vturn-A20 (SV)
(двушпинделни)		 Ø390 mm 630 mm 160/200 mm Ø40/Ø52 mm 6000/5000 rpm 11/15 kW
Vturn-A16CV (SCV) / Vturn-A20CV (SCV)
(двушпинделни с ос С)		 Ø330 mm 630 mm 160/200 mm Ø40/Ø52 mm 6000/5000 rpm 11/15 kW
Vturn-A16YCV (YSCV) / Vturn-A20YCV (YSCV) (двушпинделни с ос Y) Ø330 mm 630 mm 160/200 mm Ø40/Ø52 mm 6000/5000 mm 11/15 kW
Vturn-A26(SV) (двушпинделни) Ø420 mm 910/1360 mm 250 mm Ø75 mm 3500 rpm 15/22 kW
Vturn-A26CV(SCV) (двушпинделни с ос С) Ø351 mm 950/1400 mm 250 mm Ø75 mm 3500 rpm 15/22 kW
Vturn-A26YCV(YSCV)  (двушпинделни с ос Y) Ø381 mm 950/1400 mm 250 mm Ø75 mm 3500 rpm 15/22 kW
Vturn-NP16 (CM) Ø200 mm 270 mm 160 mm Ø42 mm 6000 rpm 5.5/7.5 kW
Vturn-NP20 (CM) Ø234 mm 520 mm 200 mm Ø52 mm 4200 rpm 7.5/11 kW
Vturn-P16 Ø280 mm 440 mm 160 mm Ø42 mm 6000 rpm 7.5/11 kW
Vturn-P20 Ø280 mm 440 mm 200 mm Ø52 mm 4200 rpm 11/15 kW
Vturn-S26 (CM) Ø430 mm 640/1130 mm 250 mm Ø75 mm 3500 rpm 15/18.5 kW

Хоризонтални стругови центри DE Automation

Максимален обработваем диаметър Максимална обработваема дължина Размер на патронника Максимален диаметър на пръта Максимални обороти на шпиндела Мощност на главния двигател
DS-200 Ø200 mm 250, 330 mm 160 mm Ø31 mm 5000 rpm 7,5/11 kW
DS-200X Ø200 mm 230, 310 mm 200 mm Ø51 mm 4500 rpm 7,5/11 kW
DS-300 Ø300 mm 450 mm 200 mm Ø51 mm 4500 rpm 11/15 kW
DS-300X Ø300mm 430 mm 250 mm Ø74 mm 3500 rpm 11/15 kW
DS-400 Ø400 mm 600, 1000 mm 200 mm Ø65 mm 4000 rpm 11/15 kW
DS-500 Ø500 mm 1000, 1500 mm 250 mm Ø74 mm 3500 rpm 15/22 kW
DS-630 Ø630 mm 1000 – 3000 mm 380 mm Ø80 mm 2000 rpm 22/30 kW
DS-800 Ø800 mm 1000 – 3000 mm 380 mm Ø80 mm 1500 rpm 22/30 kW

Хоризонтални стругови центри Milltronics

Максимален обработваем диаметър Максимална обработваема дължина Максимален диаметър на пръта Размер на патронника Обороти на шпиндела Мощност на главния двигател
SL6 II 315 mm 340 mm 45 mm 160 mm 6000 rpm 13/7.5 kW
SL8 II 355 mm 530 mm 64 mm 200 mm 4000 rpm 17/11 kW

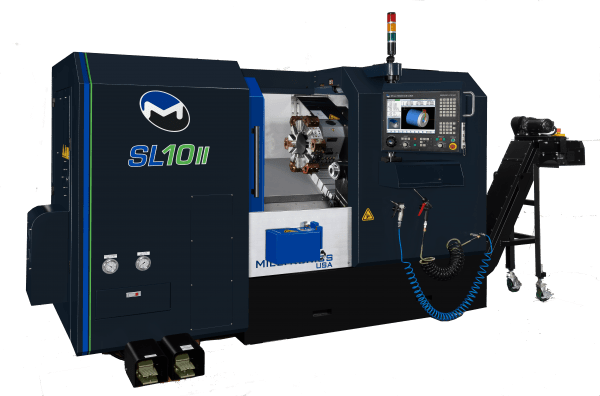

SL10 II 450 mm 760 mm 81 mm 250 mm 3000 rpm 22/15 kW
