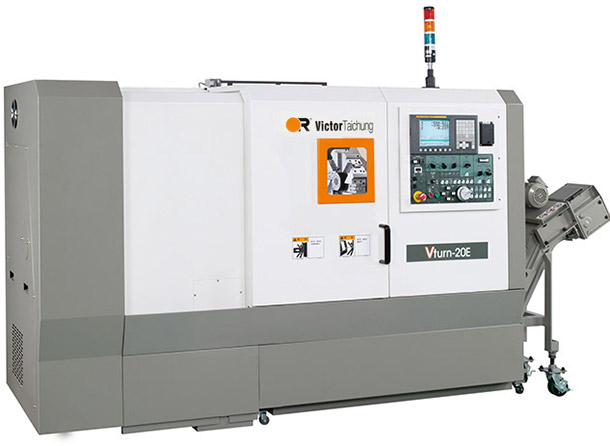

Хоризонтален стругов център Vturn-26E

  • Монолитно тяло, наклонено на 45°  с призматични направляващи
  • СВД по ос Z с диаметър 40mm
  • Отливка от чугун Meehanite®
  • Стандартна окомплектовка на струга с патронник 8″, с обороти на шпиндела 4200rpm за Vturn-20E и 10″ патронник с 2500rpm обороти на шпиндела за Vturn-26E
  • Програмируемо задно седло и стружкотранспортьор
  • Надежден патронник задвижван с крак за по-голяма безопасност и по-лесна работа
Параметри Единица Vturn-26E
Максимален диаметър над направляващите mm Ø520
Стандартен обработваем диаметър mm Ø260
Макс. обработваем диаметър mm Ø380
Максимален диаметър над супорта mm Ø350
Разстояние между центрите (РМЦ) mm 650
Ход по оста Х mm 190+50
Ход по оста Z mm 600
Бърз ход по осите Х/Z m/min 12 / 15
Мощност на серводвигателите по осите X/Z kW 2.5 / 2.5
Работно подаване по осите X/Z mm/min 0~1260
Сачмено-винтова двойка (диаметър х стъпка) mm Ø28 x P6 (X); Ø40 x P10 (Z)
Обороти на шпиндела rpm 2500 (опция: 3500)
Чело на шпиндела A2-8
Размер на патронника mm 250
Мощност на двигателя на шпиндела – постоянно/ 30мин. kW 15 / 18.5
Вътрешен диаметър на шпинделните лагери mm Ø130
Диаметър на обработваемия прът mm Ø75
Конус на шпиндела 1 / 20
Брой на инструментите 10 (опция: 12)
Размер на ножа mm □25
Диаметър на инструмента с цилиндрична опашка mm Ø50
Време за смяна на инструмента – съседен / противоположен sec 1
Диаметър на пинолата на задното седло mm Ø110
Ход на пинолата на задното седло mm 100
Конус на пинолата МК 5
Система ЦПУ Fanuc 0iMate-TD
Обем на резервоара за охлаждаща течност L 100
Обща установена мощност kVA 40
Размери на машината (със стружкотранспортьор) mm 3800 x 1700 x 2000
Тегло на машината kgs 5400
  • Тричелюстен патронник с меки челюсти
  • Програмируемо задно седло
  • Стружкотранспортьор с количка
  • Автоматично принудително смазване
  • Напълно затворена защита
  • Държачи за инструменти
  • Трицветна сигнална лампа
  • Твърди челюсти за патронника
  • Център за задното седло
  • Ръчно устройство за измерване на инструмента
  • Охлаждане с високо налягане (3,3 бара/50 херца; 4,7 бара/60 херца)
  • Устройство за улавяне на готовия детайл
  • Климатик за електротаблото
  • Интерфейс за подаващото устройство
  • Автоматична врата
  • Ръководство за Fanuc
  • Компоненти с маркировка CE
