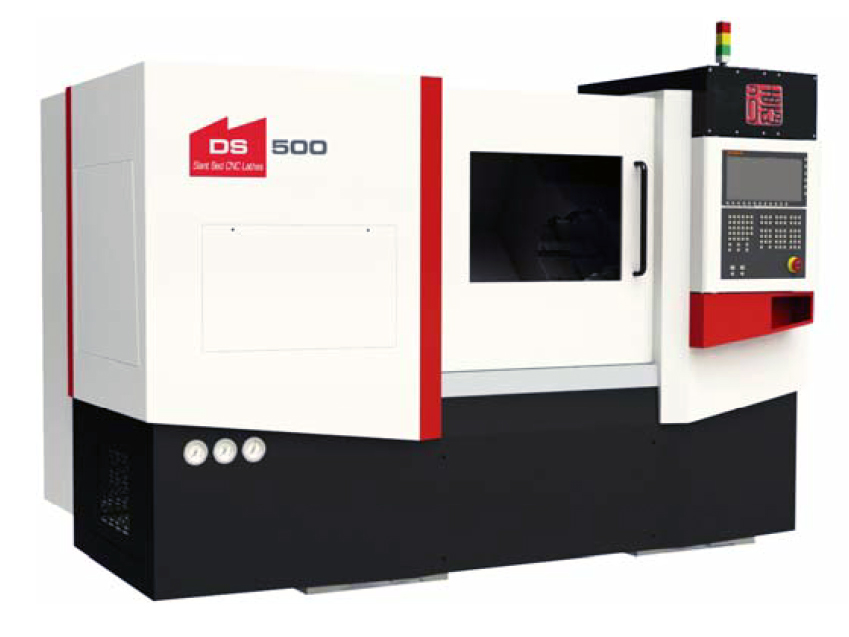

Хоризонтален стругов център DS-500

CNC струговете от серия DS са прецизни и надеждни машини, предназначени за високоефективна обработка на детайли. Това се осигурява от високата мощност на рязане, отличната конструкция и висококачествената изработка. Машините са проектирани с модулна концепция, а широката гама от налични опции позволява да се извършват операции от просто струговане до пълна обработка на сложни детайли. Тези машини са най-добрият избор за високоефективни стругарски работи.
Предимства:
– Чугунено тяло с висока якост и здравина
– Системи ЦПУ FANUC 0i TF (опция Manual Guide 0i & i), Siemens SINUMERIK 828D (опция ShopTurn), FAGOR 8060T или други CNC системи за диалогово или ISO програмиране с G-код.
– Високи скорости на шпиндела с по-широк диапазон
– Двигател на шпиндела с висока мощност
– Голям отвор на шпиндела
– Висококачествени линейни направляващи за висока точност на позициониране, висока скорост на подаване и ниско триене.
– Дизайнът на наклоненото тяло улеснява извеждането на стружката
– Повишена универсалност с множество опции за инструменти
– Автоматично смазване на направляващите и сачмено-винтовите двойки
– Пълна защита на работната зона на машината за поддържане на чиста работна среда
– Ергономичен въртящ се контролен панел за оптимален комфорт и ефективна работа
– Голям избор от налични опции като датчик за измерване на инструмента, устройство за улавяне на готовия детайл, прътоподаващо устройство, колектор за маслена мъгла, портален робот и др.

Параметри Изм. DS-500×1000 DS-500×1500
Главни размери
Максимален диаметър на въртене над тялото mm 520 520
Максимален диаметър на обработка над тялото mm 520 520
Максимален диаметър на обработка над супорта mm 310 310
Максимална дължина на обработка mm 1500 1500
Ъгъл на наклона на тялото deg 45 45
Тип на направляващите Линейни Призматични
Шпиндел
Чело на шпиндела A2-8 A2-8
Диаметър на патрона mm 250 250
Диаметър на отвора на шпиндела mm 87 87
Максимален диаметър на обработваемия прът mm 74 74
Диапазон на оборотите на шпиндела rpm 35 – 3500 35 – 3500
Максимален момент на шпиндела Nm 138 / 162 138 / 162
Мощност на главния двигател (постоянно/30 мин.) kW 15/22 15/22
Подавания
Максимален ход по ос Х mm 260 260
Максимален ход по ос Z mm 1040 1600
Бърз ход по осите X/Z m/min 24/16 24 / 12
Работно подаване по осите X/Z mm/min 0.01 – 5000 0.01 – 5000
Точност на позициониране по осите X/Z mm 0.011 / 0.018 0.011 / 0.021
Повторяемост по по осите X/Z mm 0.004 / 0.007 0.004 / 0.009
Револверна глава
Брой на инструментите 12 12
Тип на револверната глава Хидравлична Хидравлична
Точност на позициониране на главата deg 0.008 0.008
Време за смяна на инструмента s 0,45/1,5 0,45/1,5
Размер на инструмента mm 25×25 25×25
Диаметър на инструмента с цилиндрична опашка mm 40 40
Задно седло
Ход на задното седло mm 900 1250
Ход на пинолата mm 140 140
Диаметър на пинолата mm 100 100
Конус на пинолата MK5 MK5
Други данни
Обща установена мощност kVA 35 35
Система ЦПУ Fanuc 0i-TF Fanuc 0i-TF
Обем на резервоара за СОТ l 500 500
Мощност на помпата за охлаждане W 400 400
Обем на резервоара на хидросистемата l 50 50
Мощност на помпата на хидросистемата kW 1,5 1,5
Налягане в хидросистемата bar 40 40
Габаритни размери и тегло
Нето тегло kg 7800 8300
Габаритни размери mm 3900х18651990 4440х1865х1990

Шпиндел A2-8 със сервомотор CTB (15/22 kW)
Хидравличен непроходен патронник Ф250 мм CHANDOX (Тайван)
Линейни направляващи THK (Япония) по осите X и Z
Сачмено-винтови двойки THK (Япония) по осите X и Z
Шпинделни лагери NSK (Япония)
Система Fanuc 0i-TF 8.4”цветен дисплей
Задвижвания и сервомотори Fanuc серия-β (11/22 Nm)
Хидравлична 8-позиционна револверна глава LIO SHING (Тайван)
Охлаждаща система с помпа
Конвейер за стружки с количка
Топлообменник на шкафа за управление
Автоматична система за смазване
Хидравлична система KOMPASS / HP (Тайван)
Пълна защита на зоната за рязане
Трицветна сигнална лампа
Осветление на работната зона
Ръководство за експлоатация

Fanuc Manual Guide 0i
Главен двигател Fanuc β-series 15 кВт
Главен двигател, сервомотори и задвижвания Fanuc серия- α
10.4 ”цветен дисплей и Fanuc Manual Guide i
Siemens 828D + сервомотори и задвижвания Siemens
SIEMENS ShopTurn
Fagor 8060T + сервомотори и задвижвания Fagor
Климатик за електрическото табло
Проходен хидравличен патронник Ф250 мм + хидравличен цилиндър
Хидравлична 12-позиционна револверна глава VDI
12-позиционна револверна глава с въртящи се инструменти + ос „С“
Устройство за улавяне на готовия детайл
Прътоподаващо устройство
Подготовка за свързване на прътоподаващото устройство
Задно седло с въртяща се пинола
Автоматично задно седло
Неподвижен хидравличен люнет 20 – 160 мм
Устройство за измерване на инструмента
Автоматична врата на защитата
Колектор на маслената мъгла
Автоматична скоростна кутия ZF (I = 1:4)
Портален робот-манипулатор
