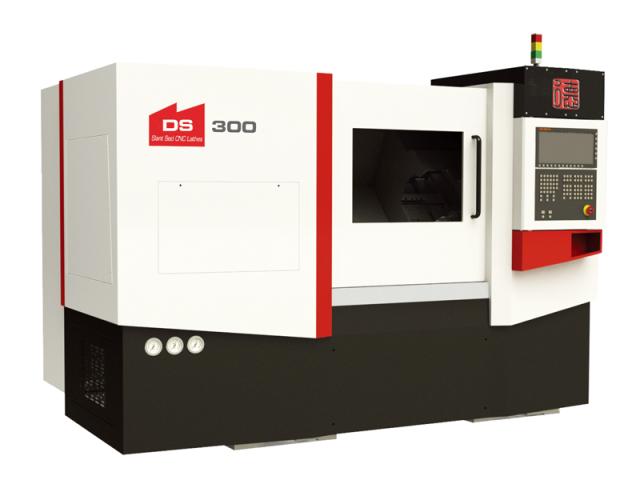

Хоризонтални стругови центри DS-300 / DS-300X

CNC струговете от серия DS са прецизни и надеждни машини, предназначени за високоефективна обработка на детайли. Това се осигурява от високата мощност на рязане, отличната конструкция и висококачествената изработка. Машините са проектирани с модулна концепция, а широката гама от налични опции позволява да се извършват операции от просто струговане до пълна обработка на сложни детайли. Тези машини са най-добрият избор за високоефективни стругарски работи.
Предимства:
– Чугунено тяло с висока якост и здравина
– Системи ЦПУ FANUC 0i TF (опция Manual Guide 0i & i), Siemens SINUMERIK 828D (опция ShopTurn), FAGOR 8060T или други CNC системи за диалогово или ISO програмиране с G-код.
– Високи скорости на шпиндела с по-широк диапазон
– Двигател на шпиндела с висока мощност
– Голям отвор на шпиндела
– Висококачествени линейни направляващи за висока точност на позициониране, висока скорост на подаване и ниско триене.
– Дизайнът на наклоненото тяло улеснява извеждането на стружката
– Повишена универсалност с множество опции за инструменти
– Автоматично смазване на направляващите и сачмено-винтовите двойки
– Пълна защита на работната зона на машината за поддържане на чиста работна среда
– Ергономичен въртящ се контролен панел за оптимален комфорт и ефективна работа
– Голям избор от налични опции като датчик за измерване на инструмента, устройство за улавяне на готовия детайл, прътоподаващо устройство, колектор за маслена мъгла, портален робот и др.

Параметри Ед. DS-300 DS-300X
Главни размери
Максимален диаметър на въртене над тялото mm 440 440
Максимален диаметър на обработка над тялото mm 300 300
Максимален диаметър на обработка над супорта mm 260 260
Максимална дължина на обработка mm 450 430
Ъгъл на наклона на тялото deg 45 45
Шпиндел
Чело на шпиндела А2-6 A2-8
Диаметър на патрона mm 200 250
Диаметър на отвора на шпиндела mm 62 87
Максимален диаметър на обработваемия прът mm 51 74
Диапазон на оборотите на шпиндела rpm 45 – 4500 35 – 3500
Максимален момент на шпиндела Nm 93 / 127 93 / 127
Мощност на главния двигател (постоянно/30 мин.) kW 11/15 11/15
Подавания
Максимален ход по ос Х mm 165 165
Максимален ход по ос Z mm 500 500
Бърз ход по осите X/Z m/min 20/24 20/24
Работно подаване по осите X/Z mm/min 0-5000 0-5000
Точност на позициониране по осите X/Z mm ±0.010 ±0.010
Повторяемост по по осите X/Z mm ±0.004 ±0.004
Револверна глава
Брой на инструментите 8 8
Тип на револверната глава Хидравлична Хидравлична
Точност на позициониране на главата deg 0.008 0.008
Време за смяна на инструмента s 0,45/1,2 0,45/1,2
Размер на инструмента mm 25×25 25×25
Диаметър на инструмента с цилиндрична опашка mm 40 40
Задно седло
Ход на задното седло mm 460 460
Ход на пинолата mm 130 130
Диаметър на пинолата mm 80 80
Конус на пинолата MK4 MK4
Други данни
Обща установена мощност kVA 20 20
Система ЦПУ Fanuc 0i-TF Fanuc 0i-TF
Обем на резервоара за СОТ l 200 200
Мощност на помпата за охлаждане W 180 180
Обем на резервоара на хидросистемата l 40 40
Мощност на помпата на хидросистемата kW 1,5 1,5
Налягане в хидросистемата bar 40 40
Габаритни размери и тегло
Нето тегло kg 4500 4550
Габаритни размери mm 4150x1650x1760 4150x1650x1760

Шпиндел A2-6 / A2-8 със сервомотор
Хидравличен непроходен патронник Ф200/Ф250 мм CHANDOX (Тайван)
Линейни направляващи THK (Япония) по осите X и Z
Сачмено-винтови двойки THK (Япония) по осите X и Z
Шпинделни лагери NSK (Япония)
Система Fanuc 0i-TF с 8.4” цветен дисплей
Задвижвания и сервомотори Fanuc серия-β (7/11 Nm)
Хидравлична 8-позиционна револверна глава LIO SHING (Тайван)
Охлаждаща система с помпа
Конвейер за стружки с количка
Топлообменник на шкафа за управление
Автоматична система за смазване
Хидравлична система KOMPASS или HP (Тайван)
Пълна защита на зоната за рязане
Трицветна сигнална лампа
Осветление на работната зона
Ръководство за експлоатация

Fanuc Manual Guide 0i
Главен двигател, сервомотори и задвижвания Fanuc серия-α
10.4” цветен дисплей и Fanuc Manual Guide i
Siemens 828D + сервомотори и задвижвания Siemens
SIEMENS ShopTurn
Fagor 8060T + сервомотори и задвижвания Fagor
Климатик за електрическото табло
Проходен хидравличен патронник Ф250 мм + хидравличен цилиндър
Проходен хидравличен патронник Ф200 мм + хидравличен цилиндър
Хидравлична 12-позиционна револверна глава
Устройство за улавяне на готовия детайл
Прътоподаващо устройство
Подготовка за свързване на прътоподаващото устройство
Задно седло с въртяща се пинола
Устройство за измерване на инструмента
Автоматична врата на защитата
Портален робот-манипулатор
