Хоризонтални стругови центри

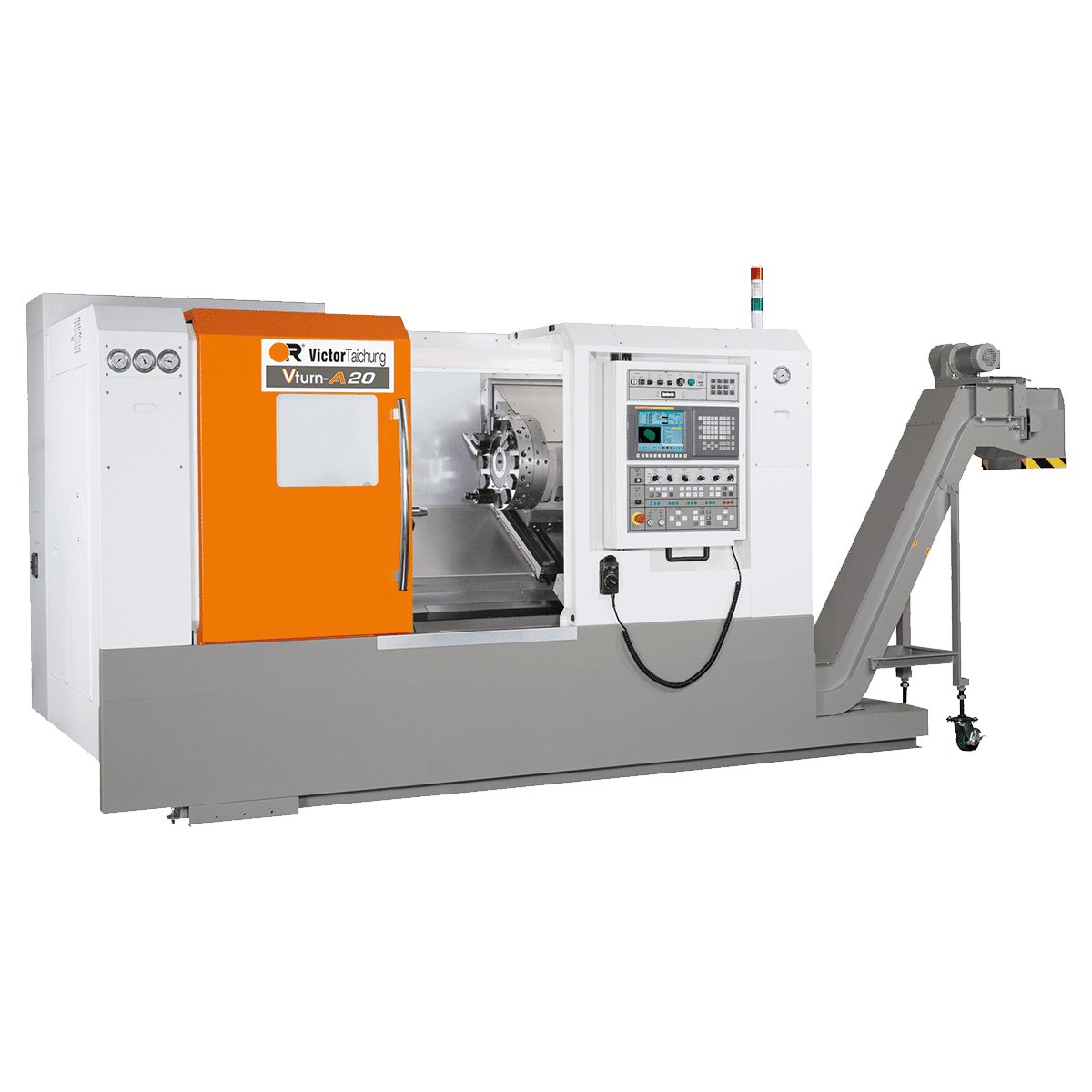

Vturn-16 / Vturn-20

Vturn-16/20 е икономичен модел, който предлага надеждно рязане при тежки режими на работа

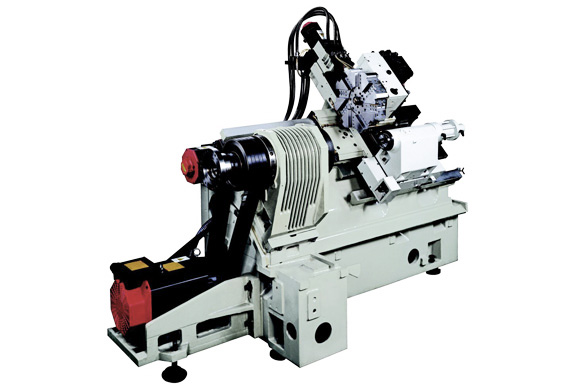

• Монолитно тяло, наклонено на 45° за минимално разстояние от СВД по ос Z до върха на инструмента
• Призматични направляващи закалени до HRC 55 за тежки режими на обработка.
• Стругът стандартно е окомплектован с хидравличен патронник Kitagawa® 12″(освен при модел Vturn-26HD).
• Към стандартното оборудване се предлага програмируемо заедно седло и стружкотранспортьор
• Инсталираният широкодиапазонен двигател Fanuc αPi осигурява високо усилие на рязане при низки обороти
• СВД по ос Z с диаметър 40mm при тежки режими на работа и висока надеждност.
• Максимална обработваема дължина 610mm за Vturn-16/20 и 1090mm за Vturn-26/110.
• Специална опция LSB за Vturn-26 за обработка на пръти с диаметър 91mm (максимално 2500rpm).

Технически характеристики Единица Vturn-16 Vturn-20
Максимален диаметър над направляващите mm Ø450 Ø450
Стандартен обработваем диаметър mm Ø160 Ø160
Максимален обработваем диаметър mm Ø230 Ø230
Максимален диаметър над супорта mm Ø300 Ø300
Разстояние между центрите (РМЦ) mm 635 635
Диаметър на обработваемия прът mm Ø40 Ø52
Ход по оста Х mm 115+20 115+20
Ход по оста Z mm 600 600
Бърз ход по осите Х/Z m/min 20 20 / 24
Мощност на серводвигателите по осите X/Z kW 1.6 / 3 1.6 / 3
Работно подаване по осите X/Z mm/min 0~1260 0~1260
Сачмено-винтова двойка (диаметър х стъпка) mm Ø28 x P6 (X); Ø40 x P10 (Z) Ø28 x P6 (X); Ø40 x P10 (Z)
Обороти на шпиндела rpm 6000 4200 (опция: 3500)
Чело на шпиндела A2-5  А2-6
Размер на патронника mm 160 200
Мощност на двигателя на шпиндела – постоянно/ 30мин. kW 7.5 / 9.0 7.5 / 9.0
Вътрешен диаметър на шпинделните лагери mm Ø90  Ø100
Конус на шпиндела 1 / 20 1 / 20
Брой на инструментите 12 10 (опция: 8)
Размер на ножа mm □20 □20 (опция: □25)
Диаметър на инструмента с цилиндрична опашка mm Ø32 (VDI-30) Ø 40 (VDI-40)
Време за смяна на инструмента – съседен / противоположен sec 1 1
Диаметър на пинолата на задното седло mm Ø75 Ø75
Ход на пинолата на задното седло mm 80 80
Конус на пинолата МК 4 МК 4
Система ЦПУ Fanuc 0i-TD 0i-TD
Обем на резервоара за охлаждаща течност L 87 87
Обща установена мощност kVA 20 20
Размери на машината (със стружкотранспортьор) mm 3300 x 1950 x 1650 3300 x 1950 x 1650
Тегло на машината kgs 4000 4000
  • Хидравличен патронник с меки челюсти
  • Програмируемо заедно седло
  • Стружкотранспортьор с количка
  • Автоматично принудително смазване
  • Напълно затворена защита
  • Държачи за инструменти (с изключение на държачите за глави VDI)
  • Система ЦПУ Fanuc 0i-TF
  • Трицветна сигнална лампа
  • Климатик за електротаблото (без модел Vturn 26HD)
  • Ръководство на Fanuc на CD
  • Твърди челюсти за патронника
  • Патронник тип KITAGAWA
  • Център за задното седло
  • Ръчно устройство за измерване на инструмента
  • Автоматично устройство за измерване на инструмента
  • Устройство за улавяне на готовия детайл
  • Охлаждане с високо налягане
  • Автоматична врата
  • Одухване с въздух
  • Колектор за маслената мъгла
  • Разделител на маслото от охлаждащата течност (стандартно при Vturn040/45)
  • Интерфейс за подаващото устройство
  • Неподвижен люнет (Ръчен и хидравличен)
  • Ос С с въртящи се инструменти
  • Револверна глава тип VDI
  • 12’’ патронник / 3000 оборота за Vturn-26(HD)
  • По-голям патронник за Vturn-36/40/45/46
  • Високо / ниско налягане на затягане
  • Голям отвор на шпиндела за Vturn-36/45
  • Ръководство за Fanuc
