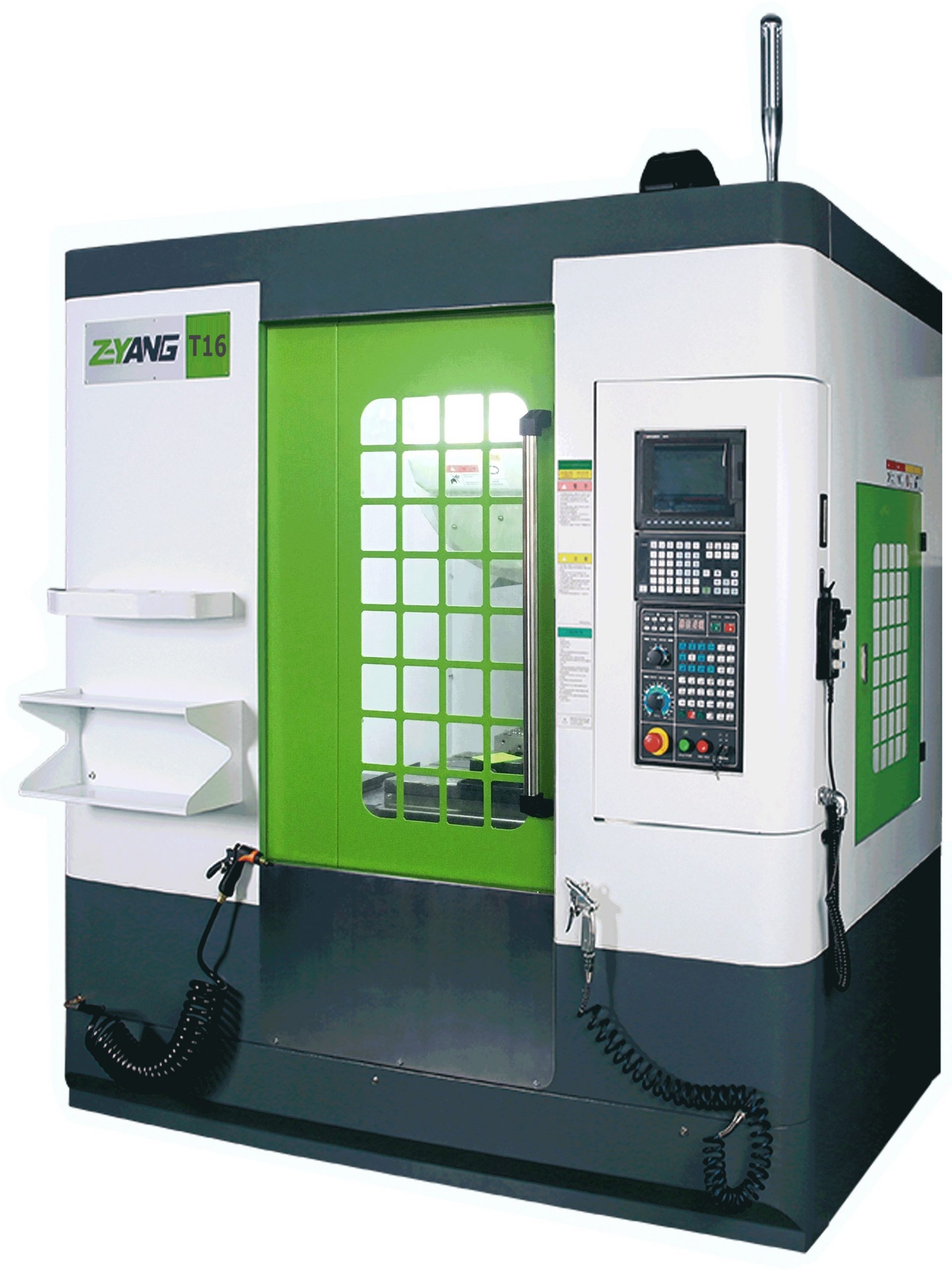

Вертикален пробивно-резбонарязващ център T16

Серията Smart предлага бързи и надеждни центри, благодарения на своя лек дизайн, който е специално проектиран за производството на авточасти и електронни части. Машините от тази серия предлагат високопрецизната обработваща способност и ефективни пробивни и тапинг операции, водещи до висока производителност.

  • Анализът с помощта на крайните елементи и дизайнът на основната конструкция показват най-добра структура, водещи до стабилност и точност.
  • Структурата на тялото е достатъчно стабилна, за да издържи на инерцията, генерирана от високата сила на тежест
  • Високоскоростната СВД и линейните направляващи намаляват топлинните деформации и това води до повишаване на точността.
  • Високооборотният шпиндел има бърза реакция и висока ефективност при пробивни операции.
Технически характеристики Единица T16
Работна маса
Размер на работната маса mm 1700х420
Т-канали mm 3х14
Разстояние между Т-каналите mm 125
Максимална товароподемност kg 300
Ходове по осите
Ход по осите X/Y/Z mm 1570/400/300
Разстояние от челото на шпиндела до масата mm 100 – 400
Разстояние от челото на шпиндела до колоната mm 420
Шпиндел
Тип на шпиндела BT30
Диаметър на шпиндела mm Ф100
Максимални обороти на шпиндела rmp 20 000
Мощност на главния двигател kw 3,7/5,5
Подавания
Бърз ход по осите X/Y/Z mm 48/48/48
Работно подаване mm/min 1-15000
Момент по осите X/Y/Z Nm 20/20/20
Максимален момент по осите X/Y/Z Nm 45/45/45/
Мощност на серводигателите по осите X/Y/Z kW 3,0/3,0/3,0
Инструментален магазин
Тип на магазина Без автооператор
Брой на инструментите pcs 21
Максимален диаметър на инструмента при заети съседни гнезда mm Ф60
Максимален диаметър на инструмента при свободни съседни гнезда mm Ф80
Максимално тегло на инструмента kg 3
Максимална дължина на инструмента mm 250
Време за смяна на инструмента sec 1,2
Точност
Точност на позициониране mm ±0.003/300
Повторяемост mm ±0.003/300
Други параметри
Система ЦПУ Fanuc 0i-MF / Siemens 828D
Габаритни размери на машината mm 4450х2860х2650
Тегло на машината kg 6200
  • Система ЦПУ FANUC 0i MF5 PULS
  • Напълно затворена защита
  • Мощност на главния двигател – 3.7/5.5KW
  • Шпиндел BT30/20000RPM
  • 21 инструмента (без автооператор)
  • Твърдо резбонарязване
  • USB & CF
  • LCD екран с висока резолюция 10.4″
  • Система за автоматично смазване
  • Система за измиване на стружките с голям дебит
  • Охлаждане на маслото на шпиндела
  • Топлообменник за електрическото табло
  • Система за издухване на шпиндела
  • Вградена работна лампа
  • Сигнална лампа за аларма
  • Ръчен импулсен генератор
  • Пистолет за охлаждаща течност
  • Пистолет за въздух
  • Устройства за защита на вратите
  • Сандъче с инструменти и ръководство
  • Опори за нивелиране
  • Въртящи маси за 4-а ос
  • Ръчно задно седло
  • Хидравлично задно седло
  • Охлаждане през шпиндела
  • Разделител на маслото от охлаждащата течност
  • Колектор за маслената мъгла
  • СВД с ролки
  • Увеличаване височината на колоната
  • Винтов/спирален транспортьор за стружки
  • Лентов транспортьор за стружки
  • Гаранция на Fanuc – 2 години
  • Устройство за измерване на детайла
  • Устройство за измерване на инструмента
  • Климатик за електротаблото
