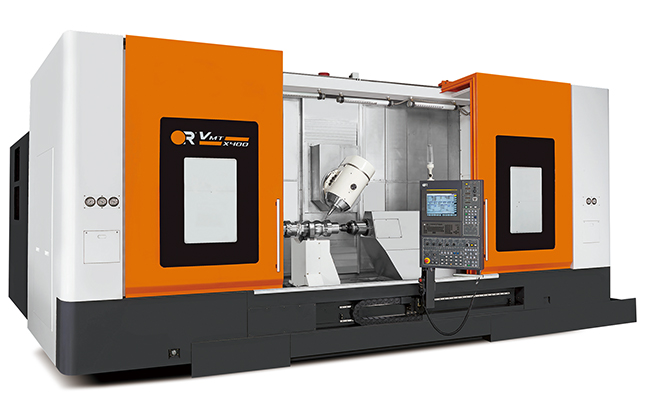

Многофункционален обработващ център Vturn-VMT X400

Victor Taichung са експерти в предлагането на модерни индустриални решения с производството на многофункционални стругови центри. Тези машини са признати в цял свят и са сред едни от най-добрите обработващи центри към днешна дата.

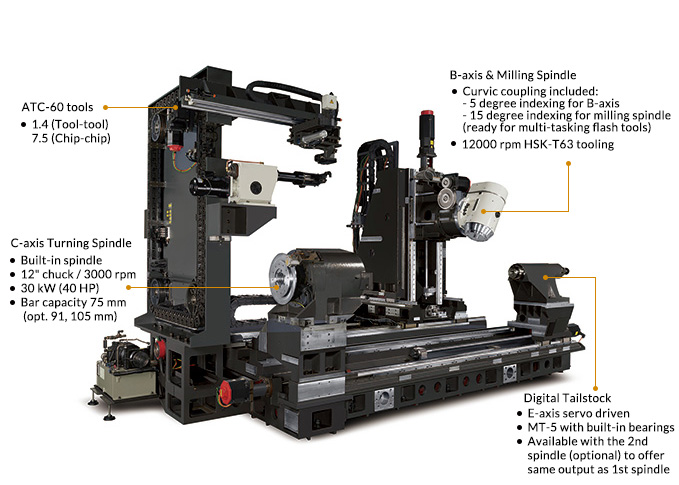

Многофункционалният обработващ център притежава два шпиндела, въртяща се глава с вграден фрезови шпиндел. Машината може да изпълнява обработка по 4+1 оси с една настройка.

  • Възможност за тежко рязане по целия ход на ос Y – 420mm (16.5″)
  • Въртяща се на ролки глава, ос В, с криволинейна муфа, повишаваща якостта на затягане, за тежки режими на рязане.
  • Обработка и фрезоване с една настройка
  • Ход по ос Y – 420 mm (16.5”)
  • Максимални обработваеми размери – Ø720 x 2100 mm
  • 3000 оборота на главния шпиндел и мощност на двигателя – 30 kW
  • 12″ патронник
  • Фрезови шпиндел с 12000 оборота и мощност на двигателя – 37 kW
  • Закрепване на инструмента – HSK-T63 / Държачи за инструменти A63
  • Автоматична магазин с 60 инструмента
Технически характеристики Единица Vturn-VMT X400
Макс. диам. над направляващите mm Ø1120
Разстояние между центрите (РМЦ) mm 2148
Макс. Дължина на обработка mm 2100
Макс. Дължина на обработка mm 720 (555 with lower turret)
Ход по ос X1 (горен инструментален шпиндел) mm 840 (+715/-125)
Ход по ос Z1 (горен инструментален шпиндел) mm 2100
Ход по ос Y (само за горен инструментален шпиндел) mm 420 (±210)
Ход по ос B deg 240 (±120)
Ход по ос E (контра-шпиндел) mm 1960
Подаване по осите X1/Z1/Y/E/B (горен инструм. Шпиндел) m/min 42 / 42 / 42 / 24 / (14 rpm)
Мощност на серводвигателите по осите X1/Z1/Y/E/B kW 14 / 14 / 6 / 5 / 3
Съчмено-винтови двойки (диам. х стъпка) mm X1:45 x P16, Z1:63 x P25, Y:45 x P16, E: 45 x P20
Чело на главния шпиндел inch A2-8
Размер на патронника mm 305 (опция: 250, 380)
Обороти на главния шпиндел rpm 3000
Мощност на двигателя на главния шпиндел (пост./30мин.) kW 22/30
Отвор на главния шпиндел mm Ø86 (опция: 105)
Вътрешен диам. на шпинделните лагери mm Ø130 (опция: 160)
Диаметър на обработвания прът mm 75 (опция: 91)
Чело на контра-шпиндела inch A2-8
Размер на патронника на контра-шпиндела mm 305 (опция: 250, 380)
Обороти на контра-шпиндела rpm 3000
Мощност на двигателя на контра-шпиндела (пост./30мин.) kW 22 / 30
Отвор на контра-шпиндела mm Ø86 (опция: 105)
Вътрешен диам. на шпинделните лагери mm Ø130 (опция: 160)
Диаметър на обработвания прът mm 75 (опция: 91)
Тип на револверната глава rpm Фрезова глава с магазин за инстументи
Мин. Ъгъл на завъртане на фрезовата глава deg 5° (стандарт)
Мин. Ъгъл на завъртане на фрезовата глава deg 0.001° (опция)
Максимални обороти на фрезовата глава rpm 12000
Мощност на двигателя на въртящия инструмент kW 26 / 30 / 37
Закрепване на инструмента HSK-T63 (опция: Capto C6)
Количество инструменти в магазина 40
Метод на избор на инструмент Случаен
Макс. диаметър на инструмента mm 100 (150)
Макс. Дължина на инструмента mm 300
Макс. Тегло на инструмента kg 7
Време за смяна на инструмента sec 2.5 (инстр.-инстр.), 7.5 (стружка-стружка)
Макс. диам. над супорта mm Ø555
Опция: Ход по осите X2/Z2 (долна револверна глава) mm 370 / 1816
Опция: Подаване по осите X2/Z2 (долна револв. глава, контра-шпиндел) m/min 25 / 30
Мощност на серводвигателите по осите X2/Z2 kW 4 / 4
Брой инструменти в долната револверна глава 9
Размер на ножа mm □25
Макс. Диам. На инструмента с цилиндрична опашка mm 40
Време за смяна на инструмента sec 1.3
Система ЦПУ Fanuc 31i B (15”)
Обем на резервоара за охлаждаща течност L 750
Прибл. обща установена мощност kVa 110
Прибл. размери на машината mm 7945 x 3316 x 3320
Тегло на машината kg 23500
  • Хидравличен патронник с меки челюсти
  • Подвижен пулт за управление
  • Стружкотранспортьор
  • Охлаждане на маслото на шпиндела
  • Напълно затворена защита
  • Подвижен ръчен импулсен генератор
  • Охлаждане с високо налягане с Grundfos pump MTH4-40/4
  • Дигитално задното седло
  • Трицветна сигнална лампа
  • Климатик за електротаблото
  • Хидравличен патронник Kitagawa
  • Твърди челюсти
  • Втори шпиндел (десен шпиндел)
  • Автоматично устройство за измерване на инструмента (Renishaw АTP) за инструменталния шпиндел
  • Одухване с въздух
  • Неподвижен люнет
  • Устройство за улавяне на готовия детайл (неприложимо за lower turret)
  • Интерфейс за подаващото устройство
  • Автоматична врата
  • Охлаждане през шпиндела
  • Ръководство на Fanuc
