| Параметри |
Единици |

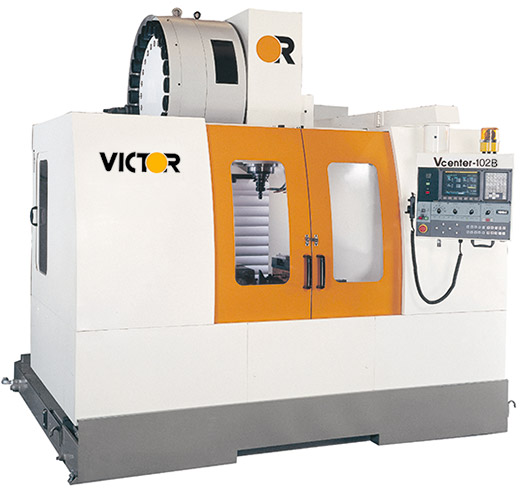

Vcenter-102B |
| Ход по Х ос |
mm |
1020 |
| Ход по Y ос |
mm |
520 (опция: 600) |
| Ход по Z ос |
mm |
560 |
| Разстояние от оста на шпиндела до колоната |
mm |
600 |
| Разстояние от челото на шпиндела до повърхността на масата |
mm |
150 ~ 710 |
| Размери на работната маса |
mm |
1100 x 510 |
| Размер на Т-каналите |
mm |
5 x 18 x 100 |
| Максимална товароподемност на масата |
kg |
1000 |
| Конус на шпиндела |
|
BT-40 |
| Мощност на двигателя на шпиндела – постоянно/30 min |
kW |
7.5 / 9.0 |
| Обороти на шпиндела |
rpm |
6000 (опция: 8000) |
| Бърз ход по осите X/Y/Z |
m/min |
20 / 20 / 18 |
| Мощност на сервомоторите по осите X/Y/Z |
kW |
3 / 3 / 3 |
| Работен ход по осите X/Y/Z |
mm/min |
10 |
| Сачмено-винтови двойки по осите X/Y (диаметър x стъпка) |
mm |
40 x P12 |
| Сачмено-винтови двойки по оста Z (диаметър x стъпка) |
mm |
40 x P10 |
| Максимална дължина на инструмента |
mm |
250 |
| Максимално тегло на инструмента |
kg |
7 |
| Количество инструменти в магазина |
|
24 |
| Диаметър на инструмента, заети/свободни съседни позиции |
mm |
80 / 125 |
| Време за смяна на инструмента |
sec |
1.5 (T-T), 6.2 (C-C) |
| Опашка на инструмента |
deg. |
90° (опция: 45°) |
| Метод на избиране на инструмента |
|
Случаен |
| Макс. инсталирана мощност |
KVA |
23 |
| Налягане на въздуха |
kg/cm2 |
5.5 / 6.5 |
| Обем на резервоара за охлаждаща течност (СОТ) |
L. |
280 |
| Система ЦПУ |
|
Fanuc 0i-M |
| Необходима площ |
mm |
2750 x 2400 |
| Височина на машината |
mm |
2815 |
| Тегло на машината |
kg |
6100 |
