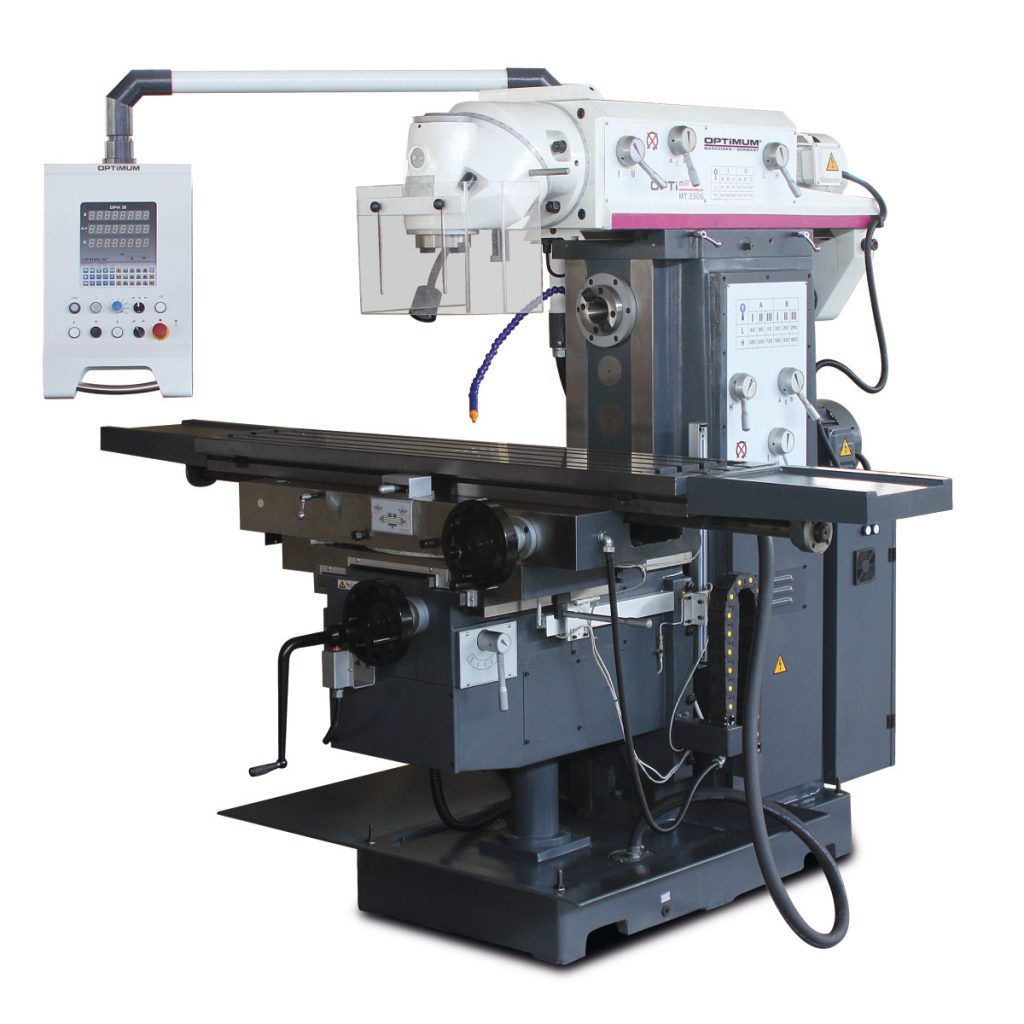

Универсална фреза OPTImill MT 230S





Технически параметри Единица MT 230S
Захранване
Електро захранване 400 V / 3 Ph ~50 Hz
Мощност на двигателя на вертикалния шпиндел kW 4
Мощност на двигателя на хоризонталния шпиндел kW 5.5
Мощност на помпата за охлаждане W 90
Капацитет на пробиване и фрезоване
Максимален размер на фрезовия инструмент mm Ø 160
Максимален размер на дорника mm Ø 25
Вертикален шпиндел
Конус на шпиндела ISO 50 DIN 2080
Разстояние от челото на шпиндела до масата mm 190-590
Разстояние от оста на шпиндела до колоната mm 260-810
Размер на затягащия винт M24
Обороти на шпиндела rpm 60-1750
Брой скорости на шпиндела 12
Завъртане на фрезовата глава (наляво-надясно) ° 90°
Наклон на фрезовата глава (напред-назад) ° 360°

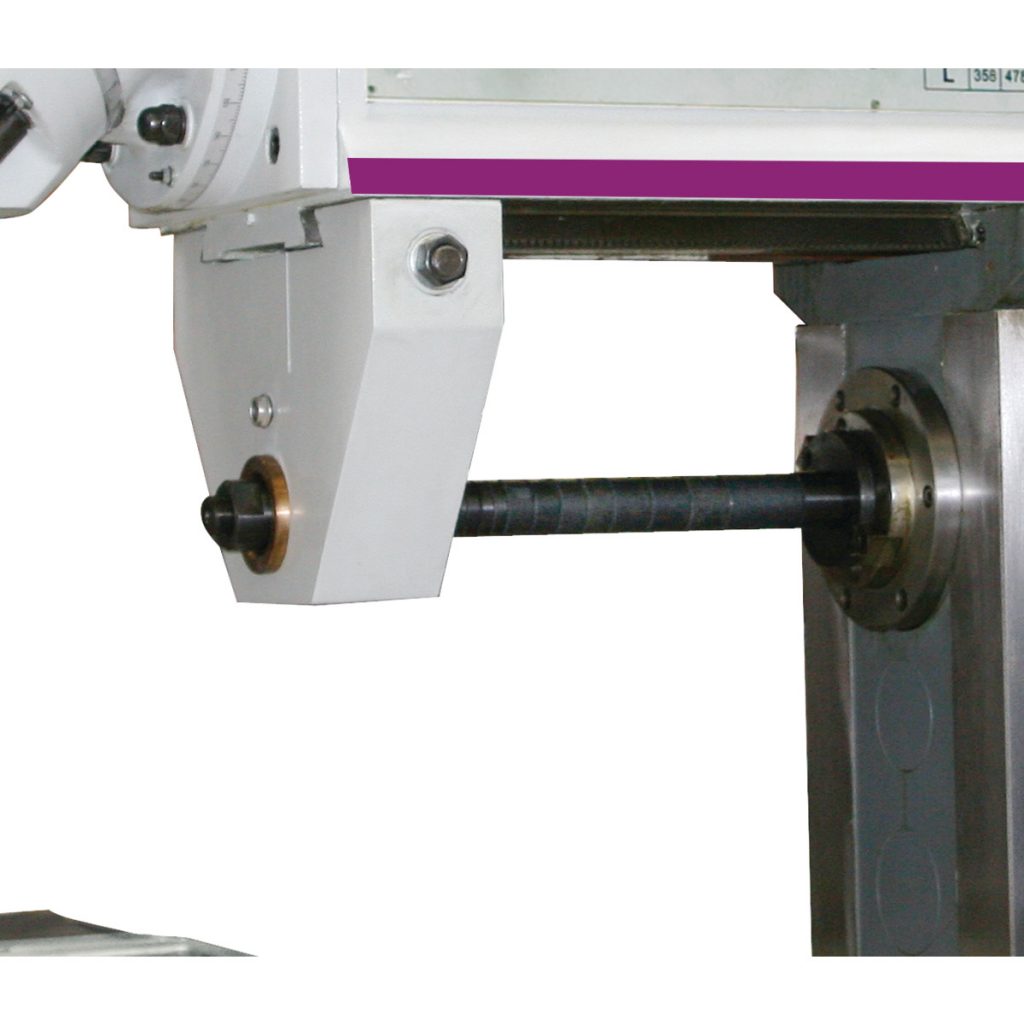

Хоризонтален шпиндел
Разстояние от челото на шпиндела до масата mm 10-410
Обороти на шпиндела rpm 60-1800
Брой скорости на шпиндела 12
Работна маса
Размер на работната маса mm 1650 х 360
Товароподемност на масата kg 400
Т-канали mm 3 х 18 х 80
Завъртане на масата ° 35°
Работни ходове
Ход по ос Х (ръчен/автоматичен) mm 1300 / ~1220
Автоматично подаване по ос Х mm/min 30-750
Бърз ход по ос Х mm/min 1200
Ход по ос Y (ръчен/автоматичен) mm 300/~220
Автоматично подаване по ос Y mm/min 20-500
Бърз ход по ос Y mm/min 800
Ход по ос Z (ръчен/автоматичен) mm 400/~320
Автоматично подаване по ос Z mm/min 15-375
Бърз ход по ос Z mm/min 600
Габаритни размери и тегло
Габаритни размери (Д х Ш х В) mm 2550 х 2160 х 2005
Тегло kg 2800
  • Фрезови шпиндел за хоризонтално фрезоване ISO 50 Ø 22 мм;
  • Фрезови шпиндел за хоризонтално фрезоване ISO 50 Ø 27 мм;
  • Адаптер за фрезова глава ISO 50 ø 40 мм;
  • Цангов патронник ISO 50 ø 4 – ø 16 мм;
  • Адаптер ISO 50/MK4;
  • Комплект инструменти;
  • Ръководство за експлоатация;
  • CE декларация за съответствие.
