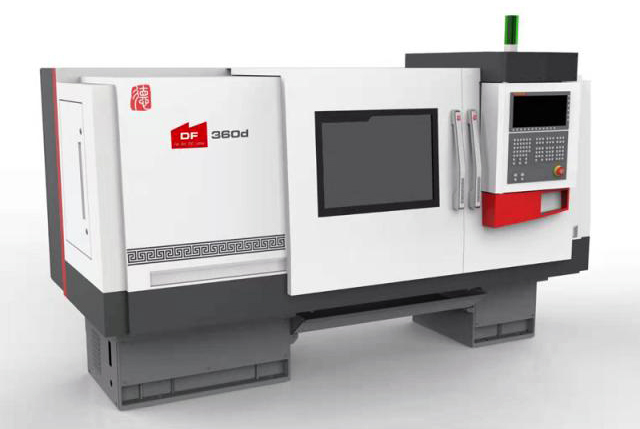

Универсален струг с ЦПУ DF-360d

Струговете с ЦПУ от серия DF са прецизни и надеждни машини за най-тежките условия на работа. Машините са с модулен дизайн и предлагат изключително висока гъвкавост, съчетавайки високата мощност на конвенционален струг и високата универсалност на машините с ЦПУ. Това позволява ефективното производство на голямо разнообразие от детайли на малки партиди.

Предимства:
– Здрава чугунена конструкция с висока якост
– Siemens SINUMERIK 808D (опция Manual Machine Plus), Siemens SINUMERIK 828D (опция ShopTurn), FANUC 0i-TF (опция Manual Guide 0i & i), FAGOR 8037 TC, FAGOR 8055i / FL – TC или други CNC системи за диалогово програмиране или ISO програмиране с G-код
– 2-осна линейна и кръгова интерполация
– Висока скорост на шпиндела (до 3500 об / мин) с АС  сервомотор за по-широк обхват на обработка
– Голям отвор на шпиндела
– Закалени и прецизно шлифовани направляващи с антифрикционно покритие Turcite-B върху прилежащите повърхности за превъзходни динамични характеристики.
– Сервомотори и сачмено-винтови двойки по оси X / Z за бърза реакция и отлични динамични характеристики
– Високи скорости на ускореното преместване
– Повишена универсалност благодарение на разнообразието от опции за инструменти: бързосменни ножодържачи, 4/6/8 автоматични револверни глави
– Автоматична система за смазване на направляващите и сачмено-винтовите двойки
– Ергономично проектиран въртящ се контролен панел за оптимален комфорт и ефективна работа

Характеристики Изм. DF-360d
Главни размери
Диаметър на обработка над тялото mm 360
Диаметър на обработка над супорта mm 180
Разстояние между центрите mm 750, 1000
Максимална дължина на обработка mm 620, 870
Ширина на тялото mm 300
Шпиндел
Чело на шпиндела А2-5
Диаметър на патрона mm 160 (опция 200)
Диаметр на отвора в шпиндела mm 40
Диапазон на оборотите rpm 200 – 3500
Мощност на главния двигател kW 5,5
Подавания
Максимален ход по ос Х mm 205
Максимален ход по ос Z mm 625, 875
Бърз ход по осите X/Z mm/min 4000 / 5000
Работно подаване по осите X/Z mm/min 2000 / 3000
Точност на позициониране по осите X/Z mm 0,030 / 0,040
Повтаряемост по осите X/Z mm 0,012 / 0,016
Револверна глава (стандартно изпълнение)
Брой на инструментите 4
Време за смяна на инструмента deg 2,4 (90⁰)
Размер на инструмента mm 20х20
Задно седло
Ход на пинолата mm 130
Диаметър на пинолата mm 63
Конус на пинолата КМ 4
Други
Обща установена мощност kVA 24
Система ЦПУ Siemens 808D
Габаритни размери и тегло
Нето тегло kg 1800, 1950
Габаритни размери mm 2300 (2550)х1480х1520

Шпиндел А2-5 със сервомотор 5.5 кВт
Ръчен 3-челюстен патронник
Сачмено-винтови двойки по осите X/Z
Шпинделни лагери NSK (Япония)
Система ЦПУ Siemens 808D
Задвижвания и сервомотори Siemens по осите X/Z
Електрически 4-позиционен ножодържач
Система за охлаждане с помпа
Топлообменник за електротаблото
Автоматична смазочна система
Винтове и опори за нивелиране
Ръчно задно седло
Работно осветление
Пълна защита на работната зона
Ръководство за експлоатация

SIEMENS Manual Machine Plus (MM+)
Система ЦПУ Siemens 828D
SIEMENS ShopTurn
Система ЦПУ FANUC 0i-TF + задвижвания и мотори Fanuc β-series
Fanuc Manual Guide 0i
Система ЧПУ FANUC 0i-TF + задвижвания и мотори Fanuc α-series
Цветен дисплей 10,4” + Fanuc Manual Guide i
Система ЦПУ Fagor 8035 + задвижвания и мотори Fagor
Система ЧПУ Fagor 8060T + задвижвания и мотори Fagor
Климатик за електротаблото
Не проходен хидравличен патронник Ф200 мм
Проходен хидравличен патронник Ф200 мм
Задно седло с хидравлична пинола
Хидростанция
Задно седло с пневматична пинола
Неподвижен люнет Ф12 – Ф100 мм, ръчен
Подвижен люнет Ф20 – Ф90 мм, ръчен
Център шайба
4-челюстен патронник Ф250 мм, ръчен
Въртящ център МК 4
Електронни маховици и ръчка за управление на шпиндела
6-позиционна револверна глава
Бързосменен ножодържач
