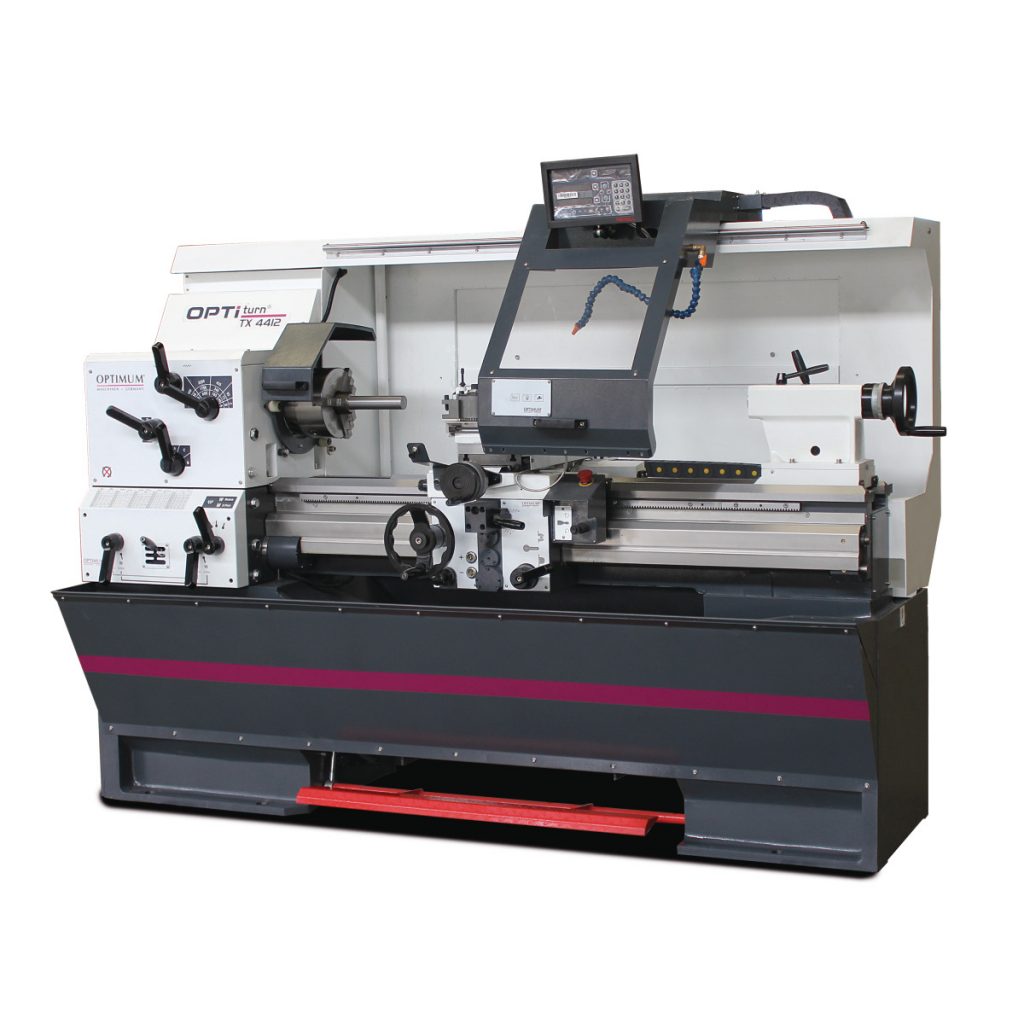

Универсален струг OPTIturn TX 4414



Технически параметри Единица TX 4414
Електро захранване 400 V / 3Ph ~50 Hz
Мощност на главния двигател kW 5.5
Мотор на помпата за охлаждане V 100
Конус на шпиндела MK 6
Чело на шпиндела Camlock DIN ISO 702-2 No. 6
Отвор на шпиндела mm 52
Височина на центрите mm 210
Междуцентрово разстояние mm 1280
Диаметър на обработка над тялото mm 440
Диаметър над напречната шейна mm 250
Ширина на направляващите mm 300
Обороти на шпиндела rpm 40 – 2200
Ход на горната шейна mm 153
Ход на напречната шейна mm 290
Обхват на надлъжните подавания mm/min-1 0.05 – 1.752
Обхват на напречните подавания mm/min-1 0.025 – 0.376
Обхват на милиметровите резби mm/min-1 0.5-7.5
Обхват на цоловите резби tpi 60 – 4
Обхват на модулните резби mm 0.25 – 3.75
Обхват на диаметрал-питчовите резби hel./π 120 – 8
Конус на пинолата МК 4
Диаметър на пинолата mm 58
Ход на пинолата mm 180

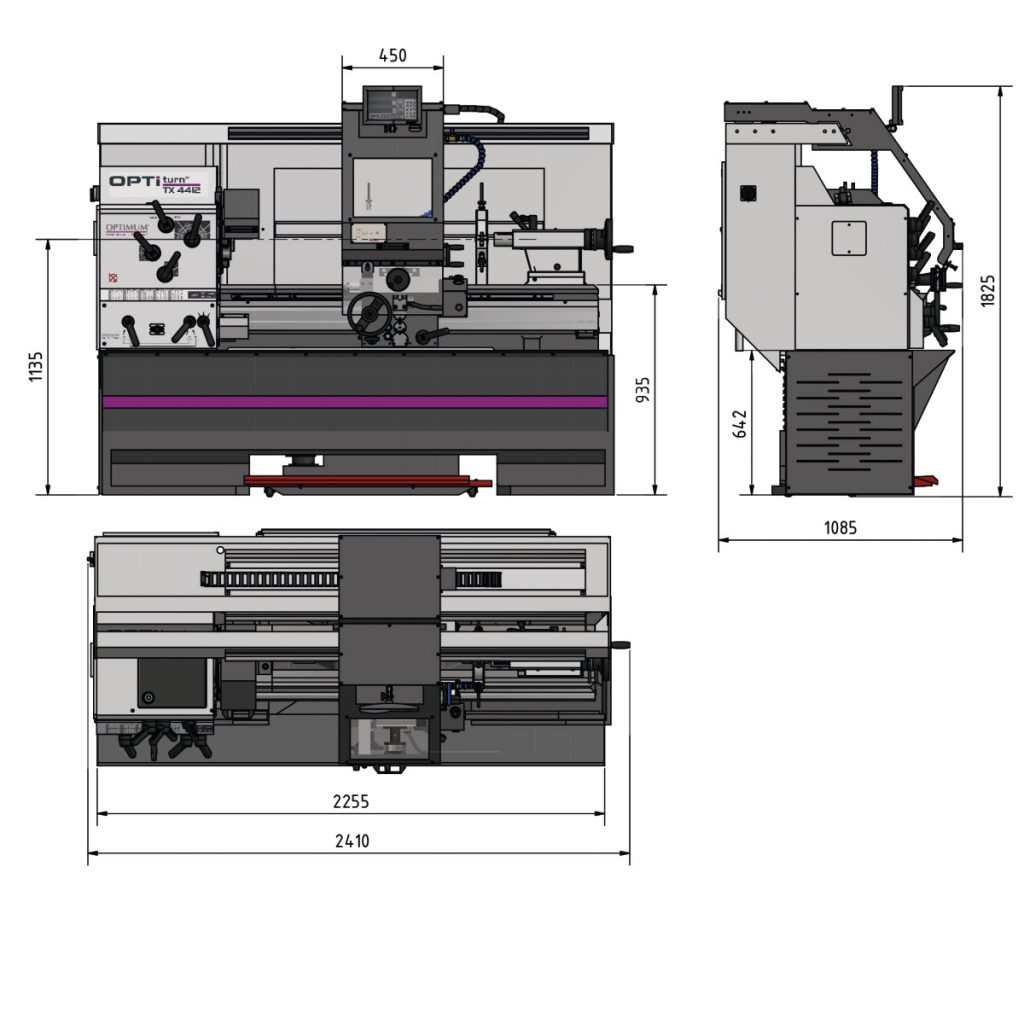

Размери на машината (Д x Ш x В) mm 2410 x 1085 x 1825
Тегло на машината kg 1630
  • Тричелюстен патронник 200 мм
  • Преходна втулка MК 6 към MК 3
  • Неподвижен център МК3 и МК5 – 2 бр.
  • Бързосменен ножодържач SWH 5-B
  • Масло за първоначално включване на машината
  • Комплект инструменти

ЗАПИТВАНЕ ЗА МОДЕЛА
