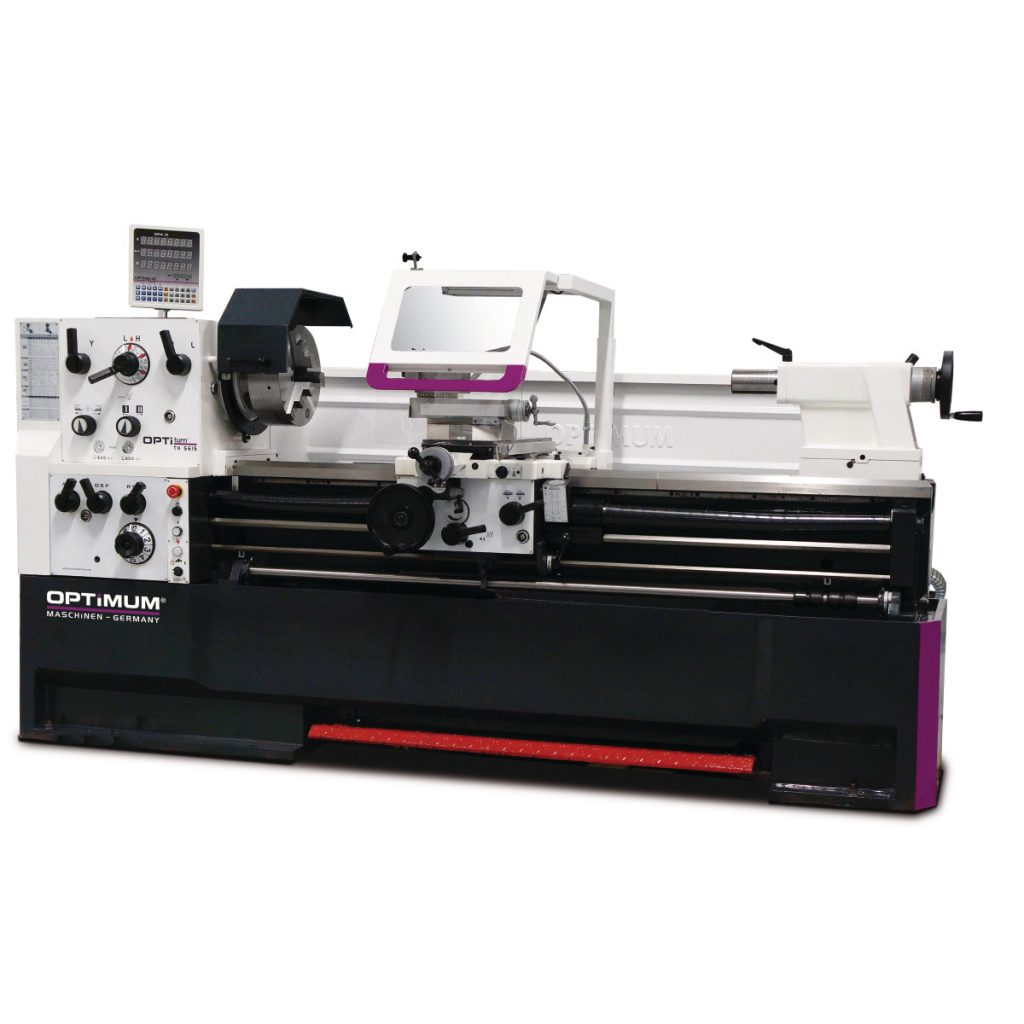

Универсален струг
OPTIturn TH 5615D / TH5620D / TH5630D



Технически параметри Единица TH 5615D / TH 5620D/ TH 5630D
Електро захранване 400 V / 3Ph ~50 Hz
Мощност на главния двигател kW 7.5
Мотор на помпата за охлаждане V 125
Конус на шпиндела MK 7
Чело на шпиндела Camlock DIN ISO 702-2 No. 8
Отвор на шпиндела mm 80
Височина на центрите mm 280
Междуцентрово разстояние mm 1420 / 1910 / 2910
Диаметър на обработка над тялото mm 560
Диаметър над напречната шейна mm 355
Ширина на направляващите mm 350
Диаметър на обработка при свален мост mm 790
Дължина на моста mm 170
Обороти на шпиндела rpm 25-1600
Ход на горната шейна mm 130
Ход на напречната шейна mm 316
Обхват на надлъжните подавания mm/min-1 0.059 – 1.646
Обхват на напречните подавания mm/min-1 0.020 – 0.573
Обхват на милиметровите резби mm/min-1 0.2 – 14
Обхват на цоловите резби tpi 112 – 2
Обхват на модулните резби mm 0.1 – 7
Обхват на диаметрал-питчовите резби turns/π 4 – 112
Конус на пинолата МК 5
Диаметър на пинолата mm 75
Ход на пинолата mm 180
Размери на машината (Д x Ш x В) mm 2950/3450/4450 x 1150 x 1650
Тегло на машината kg 2300/2720/3000
  • Подвижен люнет с макс. обхват Ø16 ÷ 95 мм
  • Неподвижен люнет с макс. обхват Ø19 ÷ 165 мм
  • Преходна втулка MК 7 към MК 5
  • Работно осветление
  • Неподвижен център МК5
  • Бързосменен ножодържач 7-C
  • Ножодържач 32 х 150 тип D
  • Комплект сменни зъбни колела
  • Зъбна лира
  • Зъбни колела за лирата
  • Масло за първоначално включване на машината
  • Комплект инструменти

ЗАПИТВАНЕ ЗА МОДЕЛА
