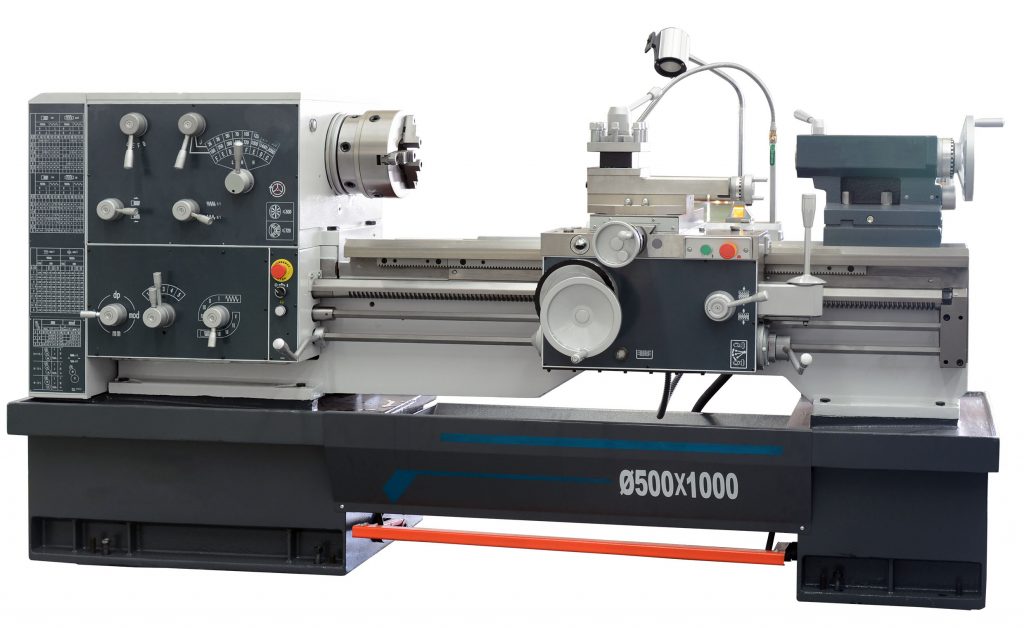

Универсален струг CDS6250B





Технически параметри Единица CDS6250B
Главни размери
Височина на центрите над направляващите mm 250
Диаметър на обработка над тялото mm 500
Диаметр на обработка над супорта mm 290
Диаметр на обработка при свален мост mm 760
Разстояние между центрите mm 750, 1000, 1500, 2000, 3000
Макс. Дължина на обработка mm 700, 950, 1450, 1950, 2950
Шпиндел
Чело на шпиндела D8
Диаметър на отвора в шпиндела mm 82
Вътрешен конус на шпиндела 90 мм / 1:20
Скоростна кутия
Брой на оборотните степени 16
Диапазон на оборотите rpm 26 – 2000
Мощност на главния двигател kW 7,5
Максимален момент на шпиндела Nm 1000
Подавания и резби
Диапазон на надлъжните подавания mm/rev 0,044 – 1,48
Диапазон на напречните подавания mm/rev 0,022 – 0,74
Метрически резби mm 0,35 – 80
Цолови резби t/1″ 80 – 7/16
Модулни резби mm 0,2 – 40
Диаметрал-питчеви резби t/π“ 160 – 7/8
Супорт
Напречен ход на супорта mm 340
Ход на горната шейна mm 130
Задно седло
Диаметър на пинолата на задното седло mm 75
Конус на пинолата на задното седло КМ 5
Ход на пинолата на задното седло mm 150
Габаритни размери и тегло
Дължина mm 2350, 2600, 3100, 3600, 4600
Ширина mm 1226
Височина mm 1440
Тегло на машината при РМЦ:
         750 мм kg 2120
         1000 мм kg 2170
         1500 мм kg 2220
         2000 мм kg 2330
         3000 мм kg 3110
  • Чугунено тяло с ширина 400 мм
  • Закалени и прецизно шлифовани направляващи
  • 3-челюстен патронник
  • Главен двигател 7,5 kW
  • Подвижен люнет
  • Неподвижен люнет
  • 4-позиционен ножодържач
  • Бърз ход на супорта;
  • Охладителна система;
  • Крачен стоп педал по CE
  • Работно осветление
  • Заден предпазен щит по цялата дължина
  • Защита на ножодържача и на универсала
  • Защита на водещия винт и вала
  • Мъртъв център
  • Комплект инструменти
  • Масльонка
  • Изпълнение СЕ
  • Ръководство за експлоатация
  • Конусен линеал (дължина 420 мм ±10°)
  • Главен двигател – Главен двигател 11 kW вместо 7,5 kW
  • Неподвижен люнет
  • Подвижен люнет
  • 2-осна цифрова индикация
  • 4-челюстен патронник 315 мм
  • Планшайба без челюсти 480 мм
  • Въртящ се център МК 5
  • Анкерни болтове (10 бр.)
  • Регулируеми опори (10 бр.)
  • Антивибрационни опори (10 бр.)
  • Бързосменен ножодържач Германия
  • Бързосменен ножодържач САЩ
  • Бързосменен ножодържач Италия
  • Допълнителни зъбни колела за лирата за специални резби
