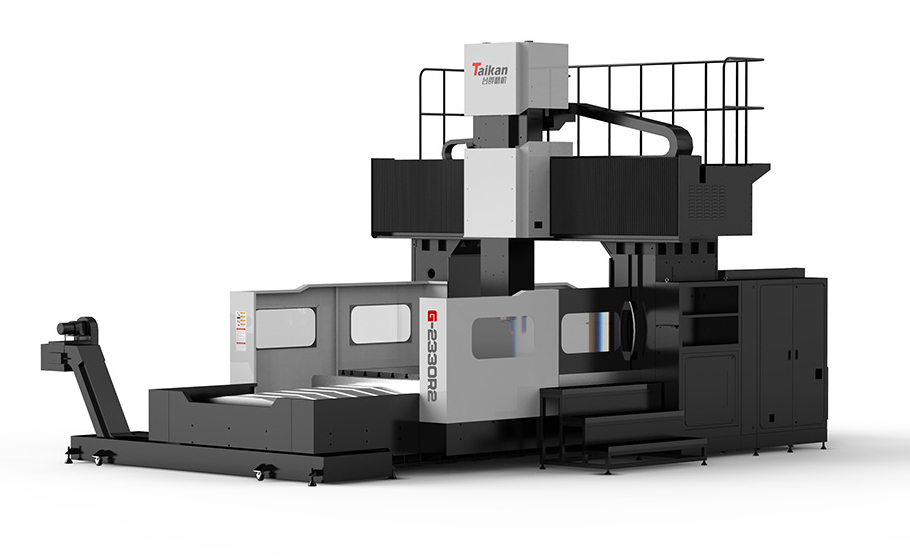

Портален обработващ център G-2330R2
Технически параметри | Единица | G-2330R2 |
Ход по ос Х | mm | 3200 |
Ход по ос Y | mm | 2300 |
Ход по ос Z | mm | 1000 |
Разстояние от челото на шпиндела до масата | mm | 200 ~ 1200 |
Ширина на вратата | mm | 2250 |
Размер на работната маса | mm | 2000×3000 |
Максимална товароподемност на масата | kg | 16000 |
Ширина на Т-каналите | mm | 28 |
Мощност на главния двигател | kW | 22/26 |
Обороти на главния шпиндел | rpm | 20~6000 |
Конус на шпиндела | BT50 | |
Момент на шпиндела | Nm | 790/933 |
Мощност на сервомоторите по осите – стандартно | kW | 400×400 |
Мощност на сервомоторите по осите – опция | kW | 6/4/7 |
Максимална скорост на рязане | mm/min | 1000/1000/1000 |
Бърз ход по осите X/Y/Z | mm/min | 20000/16000/16000 |
Точност на позициониране – стандартно | mm | 0.025/0.020.0.015 |
Точност на позициониране – опция | mm | 0.018/0.015/0.012 |
Повтаряемост – стандартно | mm | 0.015/0.011/0.010 |
Повтаряемост – опция | mm | 0.011/0.009/0.008 |
Противотежест на шпинделната глава | mm | Пневматичен цилиндър с хидравлично усилване |
Система ЦПУ | FANUC 0i-MF(1) | |
Максимална инсталирана мощност | kVA | 80 |
Габаритни размери (Д/Ш/В) | mm | 8000/5500/5150 |
Тегло на машината | kg | 35000 |
