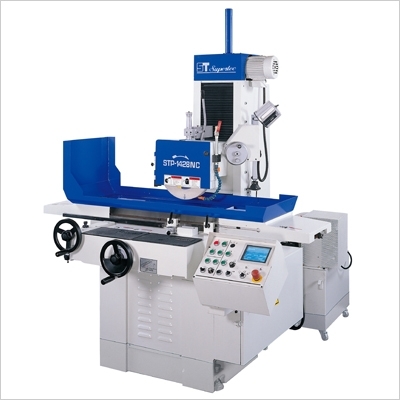

Плоскошлифовъчна машина STP-1428

  • Всички важни и основни отлети части са силно оребрени, което осигурява превъзходна якост и устойчивост на машината за по-голяма точност и повторяемост.
  • Прецизният касетен шпиндел е устроен на четири супер прецизни лагера клас 7 (p4) и осигурява изключителна висока точност и финиш.
  • Всички направляващи са ръчно шабровани и покрити с Turcite, допринасяйки за плавното движение на супорта, което осигурява по-дълъг живот и висока точност на позициониране и повторяемост.
  • Шлифовъчния супорт се движи по широки закалени и шлифовани направляващи и се позиционира точно с помощта на стъпков двигател, с което се достига най-добра повторяемост на подаването (Само за модел ADS)
  • Механизмът за напречното подаване включва прецизна сачмено-винтова двойка и AC двигател с инвертор, което осигурява плавно и точно напречно подаване и позволява кръстосано шлайфане за по-добро шлайфане на повърхнините.
  • Хидравличната и охлаждащата система са отделени от машината, за да се намалят вибрациите и разсейването на топлината.
  • Всички движещи се повърхности и въртящи се части се смазват постоянно чрез система за непрекъснато автоматично смазване, за да се осигури по-дълъг експлоатационен живот и да се постигне максимална точност. Сигнална лампа ще се задейства, ако налягането на системата спадне под определена точка.
  • За управлението на PLC контролера се използва цветен сензорен LCD дисплей с лесно за изучаване меню. Просто попълнете на необходимите места общата дължина на шлайфане, величината грубото подаване, величината на точното подаване, количеството преходи без подаване, направлението на подаване, мястото за спиране на шлифовъчния диск и разстоянието за отвеждане на шлифовъчния диск. След това натиснете „Старт цикъл“ за да осъществите напълно автоматичен цикъл на шлайфане (Само за ADS модел).
Технически параметри Ед. STP-1428
Размер на масата mm 300×600
Максимална дължина на шлифоване mm 650
Максимална ширина на шлифоване mm 310
Разстояние от масата до оста на шпиндела mm 510
Максимална товароподемност (с магнитната маса) kg 400
Размер на магнитната маса mm 300×600
Надлъжен ход – ръчен mm 710
Надлъжен ход – хидравличен mm 650
Скорост на масата m/min 3-25M/min
Напречен ход – ръчен mm 345
Бърз ход – напречен mm/min 800
Автоматична стъпка на подаването mm 0,5~8
Подаване за едно деление на маховика mm 0.02
Подаване за един оборот на маховика mm 4
Бърз ход – вертикален mm/min 160
Стъпка на вертикалното подаване – ръчно mm 0.002/0.006/0.01
Стъпка на вертикалното подаване – автомат. mm 0.001~0.099
Подаване за едно деление на маховика mm 0.002
Подаване за един оборот на маховика mm 0.2
Размер на шлифовъчния диск mm Ø305x31xØ76
Периферна скорост на шлифовъчния диск rpm 1425
Мощност на шпинделния двигател kW 2.3
Мощност на двигателя за напречен ход w 0.15
Мощност на двигателя за вертикален ход kW 0.19
Мощност на двигателя на хидравличната помпа kW 1.5
Ориентировъчно нето тегло kg 1750
Бруто тегло на машината kg 2050
Транспортни размери mm 1970x2250x2250
    • Устройство за статично балансиране на диска
    • Ръчно устройство за изправяне на диска
    • Електромагнитна маса
    • Автоматично устройство за размагнетяване на масата
    • Магнитна маса с постоянни магнити
    • Ръчно устройство за размагнетяване на масата
    • Устройство за заточване на диска под ъгъл
    • Устройство за заточване на диска по радиус
    • Цифрова индикация
    • Допълнителен фланец за шлифовъчен диск
    • Система за охлаждане с магнитен сепаратор и хартиен филтър
    • Система за охлаждане с хартиен филтър
    • Прахосмукачка за охлаждаща течност и прах
    • Прахосмукачка за прах при сухо шлифоване
