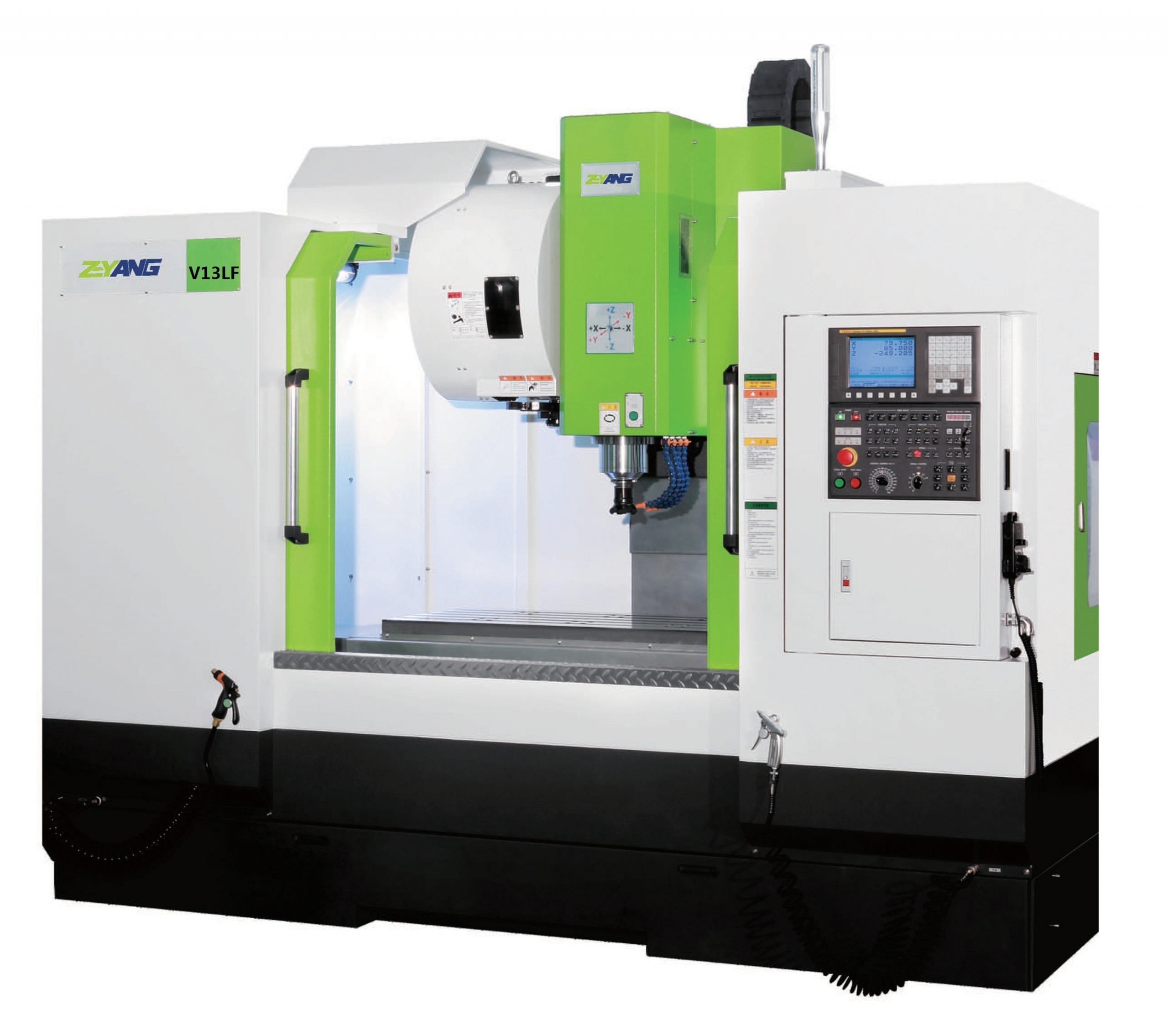

Вертикален обработващ център V13LF

Вертикалните обработващи центри от серия Star са проектирани с  линейни направляващи по осите X и Y и призматични направляващи по ос Z. Серията предоставя твърда и стабилна структура на машината, като в същото време позволява нейното широко използване за разнообразни обработващи процеси. Серия Star предлага отлично представяне на разумна и достъпна цена.

  • Високопрецизни линейни направляващи по осите X и Y и призматични направляващи по ос Z за постигане на висока якост.
  • Високоефективният магазин за инструменти с автооператор и 24 инструмента осигурява бърза и надеждна система за смяна на инструмента.
  • Високоскоростната съчмено-винтова двойка и линейните направляващи минимизират температурното разширение и водят до по-висока точност.
Технически характеристики Ед. V13LF
Работна маса
Размер на работната маса mm 1500 х 700
Т-канали mm 5×18
Разстояние между Т-каналите mm 135
Максимална товароподемност kg 1000
Ходове по осите
Ход по осите X/Y/Z mm 1300/700/700
Разстояние от челото на шпиндела до масата mm 190-890
Разстояние от оста на шпиндела до колоната mm 757
Шпиндел
Тип на шпиндела BT50
Мощност на главния двигател kw 11/15
Максимални обороти на шпиндела rmp 6 000
Подавания
Бърз ход по осите X/Y/Z m/min 24/24/18
Работно подаване по осите mm/min 1-10000
Точност
Точност на позициониране mm ±0.004/300
Повтаряемост mm ±0.004
Други параметри
Габаритни размери на машината mm 3800 х 3150 х 3000
Тегло на машината kg 11000
  • Напълно затворена защита
  • Задвижване на шпиндела BT50/6000 rpm с ремък
  • 24 инструмента
  • Автоматична смяна на инструмента (с автооператор)
  • Климатик за електротаблото
  • Твърдо резбонарязване
  • Система за автоматично смазване
  • Система за охлаждане
  • LЕD работна лампа
  • Сигнална лампа за аларма
  • Ръчен импулсен генератор
  • Сандъче с инструменти
  • Опори за нивелиране
  • Пистолет за охлаждаща течност
  • Пистолет за въздух
  • Система за измиване на стружките
  • Винтов транспортьор за стружки
  • Ръководство за работа
  • Разделител на маслото
  • Охлаждане на маслото на шпиндела
  • Охлаждане през шпиндела
  • 4-а ос
  • Устройство за измерване на детайла
  • Устройство за измерване на инструмента
  • Повдигащ се стружкотранспортьор
