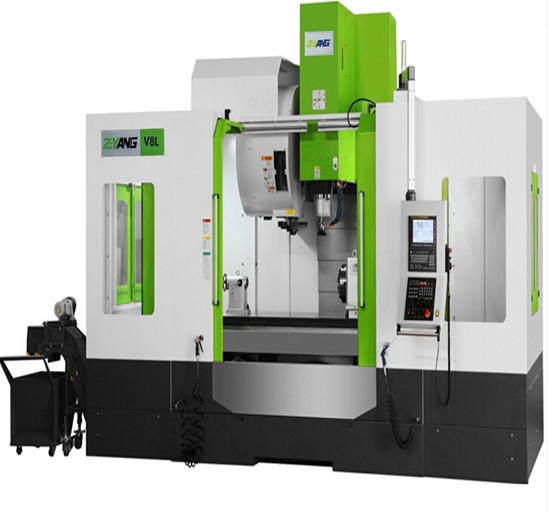

Вертикален обработващ център V8L

Серията Speed е проектирана с линейни направляващи по трите оси и е изградена с високоскоростни движения. Тези машини имат широко приложение при процеси, изискващи прецизна обработка. Те отговарят перфектно на изискванията за стабилност, точност и дълготрайна издръжливост.

  • Високият прецизен дизайн на линейните направляващи се използва в три оси, за да осигури оптимален контрол и ефективно движение
  • Високи обороти на шпиндела в комбинация с много бързи ходове по осите
Параметри Единици V8L
Работна маса
Размер на работната маса mm 1000×500
Т-канали mm 5х18
Разстояние между Т-каналите mm 90
Максимална товароподемност kg 600
Ходове по осите
Ход по осите X/Y/Z mm 800/500/500
Разстояние от челото на шпиндела до масата mm 150-650
Разстояние от челото на шпиндела до колоната mm 560
Шпиндел
Тип на шпиндела BT40
Диаметър на шпиндела mm Ф120
Максимални обороти на шпиндела rmp 10 000
Мощност на главния двигател kw 7,5/11
Подавания
Бърз ход по осите X/Y/Z m/min 48/48/48
Работно подаване mm/min 1-12000
Номинален въртящ момент по осите X/Y/Z Nm 11/11/27
Максимален въртящ момент по осите X/Y/Z Nm 27/27/45
Мощност на сервомоторите по осите X/Y/Z kW 1.8/1.8/3.0
Инструментален магазин
Тип на магазина С автооператор
Брой на инструментите pcs 24
Максимален диаметър на инструмента при заети съседни гнезда mm Ф78
Максимален диаметър на инструмента при свободни съседни гнезда mm Ф150
Максимално тегло на инструмента kg 8
Максимална дължина на инструмента mm 300
Време за смяна на инструмента sec 1,6
Точност
Точност на позициониране mm ±0.003/300
Повторяемост mm ±0.003/300
Габаритни размери и тегло
Габаритни размери на машината mm 2650×2575×2850(2500)
Тегло на машината kg 5000
  • Система ЦПУ FANUC 0i MF5 PULS
  • Напълно затворена защита
  • Мощност на главния двигател – 7.5/11 KW
  • Шпиндел BT40/10000RPM с директно задвижване
  • 24 инструмента
  • Автоматична смяна на инструмента (с автооператор)
  • Твърдо резбонарязване
  • USB & CF
  • LCD екран с висока резолюция 10.4″
  • Система за автоматично смазване
  • Климатик на електротаблото
  • Система за издухване на шпиндела
  • Вградена работна лампа
  • Сигнална лампа за аларма
  • Ръчен импулсен генератор
  • Пистолет за охлаждаща течност
  • Пистолет за въздух
  • Устройства за защита на вратите
  • Сандъче с инструменти и ръководство
  • Опори за нивелиране
  • Въртящи маси за 4-а ос
  • Ръчно задно седло
  • Хидравлично задно седло
  • Охлаждане през шпиндела
  • Шпиндел тип BT40/12000RPM
  • Разделител на маслото от охлаждащата течност
  • Колектор за маслената мъгла
  • СВД с ролки
  • Увеличаване височината на колоната
  • Винтов/спирален транспортьор за стружки
  • Лентов транспортьор за стружки
  • Гаранция на Fanuc – 2 години
  • Устройство за измерване на детайла
  • Устройство за измерване на инструмента
  • Охлаждане на маслото на шпиндела
