| Технически параметри |
Единица |
MT 50 |
| Захранване |
|
|
| Електро захранване |
|
400 V / 3 Ph ~50 Hz |
| Мощност на двигателя на вертикалния шпиндел |
kW |
1.1 / 2.2 |
| Мощност на двигателя на хоризонталния шпиндел |
kW |
1.5 |
| Мощност на помпата за охлаждане |
W |
40 |
| Капацитет на пробиване и фрезоване |
|
|
| Капацитет на пробиване в стомана S235JR |
mm |
Ø 30 |
| Капацитет на продължително пробиване в стомана |
mm |
Ø 25 |
| Максимален размер на фрезовия инструмент |
mm |
Ø 100 |
| Максимален размер на дорника |
mm |
Ø 25 |
| Вертикален шпиндел |
|
|
| Ход на пинолата на шпиндела |
mm |
120 |
| Конус на шпиндела |
|
ISO 40 DIN 2080 |
| Разстояние от оста на шпиндела до колоната |
mm |
240-650 |
| Разстояние от челото на шпиндела до масата |
mm |
60-390 |
| Обороти на шпиндела |
rpm |
115-1750 |
| Брой скорости на шпиндела |
|
8 |
| Наклон на фрезовата глава |
° |
± 45° |

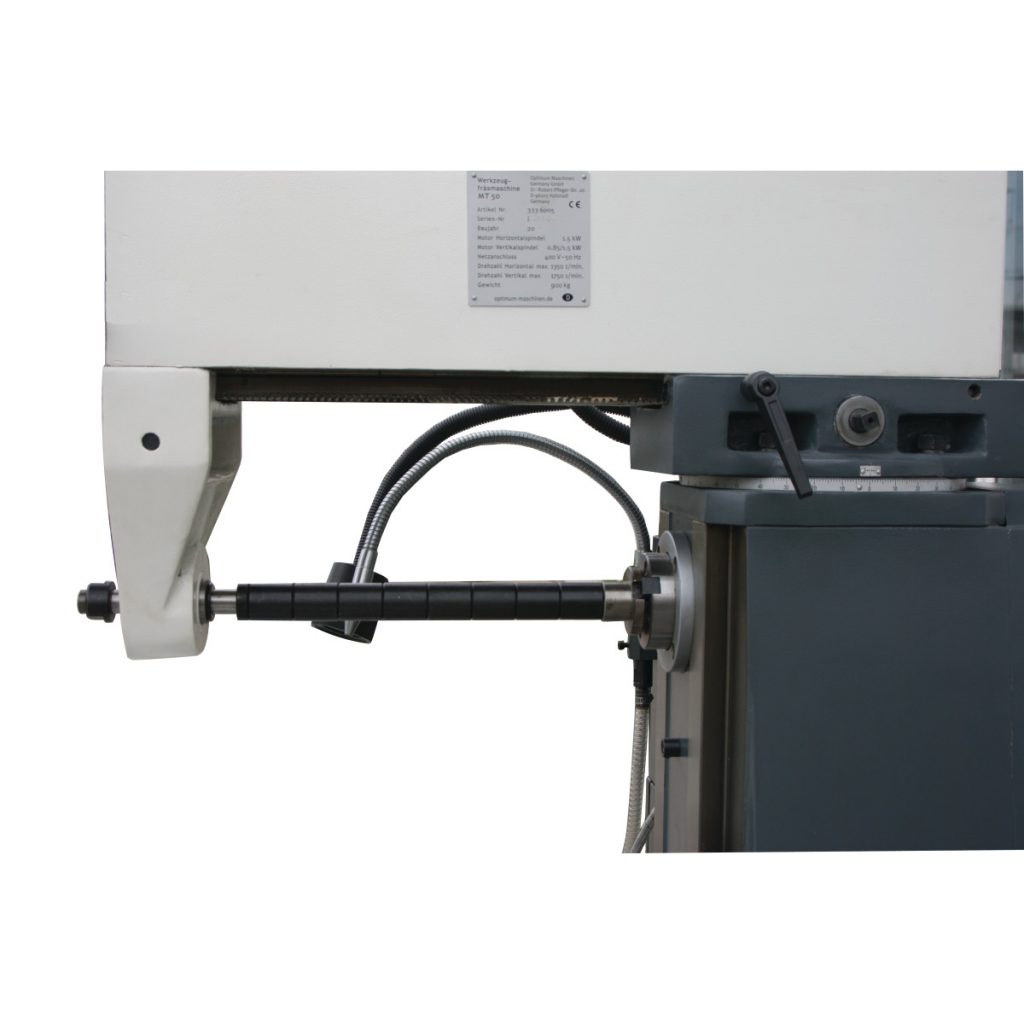

| Хоризонтален шпиндел |
|
|
| Конус на шпиндела |
|
ISO 40 DIN 2080 |
| Обороти на шпиндела |
rpm |
60-1350 |
| Брой скорости на шпиндела |
|
9 |
| Разстояние от оста на шпиндела до колоната |
mm |
0-185 |
| Работна маса |
|
|
| Размер на работната маса |
mm |
1000 х 240 |
| Товароподемност на масата |
kg |
160 |
| Т-канали |
mm |
4 х 14 |
| Заврътане на масата |
° |
± 45° |
| Работни ходове |
|
|
| Ход по ос Х (ръчен/автоматичен) |
mm |
580 / ~500 |
| Скорост на подаване по ос Х |
mm/min |
24-720 |
| Ход по ос Y (ръчен) |
mm |
200 |
| Ход по ос Z (ръчен) |
mm |
340 |
| Габаритни размери и тегло |
|
|
| Габаритни размери (Д х Ш х В) |
mm |
1290 x 1090 x 2170 |
| Тегло |
kg |
820 |
