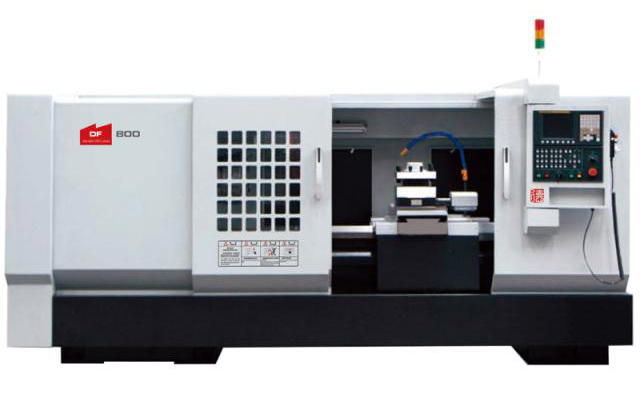

Универсален струг с ЦПУ DF-800





Характеристики Изм. DF-800
Главни размери
Диаметър на обработка над тялото mm 800
Диаметър на обработка над супорта mm 490
Разстояние между центрите mm 1000 (1500/2000/3000/4000/5000)
Максимална дължина на обработка mm 785 (1245/1845/2745/3785/4745)
Ширина на тялото mm 550
Шпиндел
Чело на шпиндела С11
Диаметър на патрона mm 400
Диаметр на отвора в шпиндела mm 100
Диапазон на оборотите rpm 10-90 / 20-200 / 50-445 / 110-1000
Мощност на главния двигател kW 11 с инвертор
Подавания
Максимален ход по ос Х mm 400
Максимален ход по ос Z mm 790 (1250/1850/2750/3790/4750)
Бърз ход по осите X/Z mm/min 4000 / 6000
Работно подаване по осите X/Z mm/min 2000 / 4000
Точност на позициониране по осите X/Z mm 0,018 / 0,025 (0,030)
Повтаряемост по осите X/Z mm 0,006 / 0,012 (0,015)
Револверна глава (стандартно изпълнение)
Брой на инструментите 4
Време за смяна на инструмента deg 2,9 (90⁰)
Размер на инструмента mm 32х25
Задно седло
Ход на пинолата mm 240
Диаметър на пинолата mm 100
Конус на пинолата КМ 6
Други
Обща установена мощност kVA 27
Система ЦПУ Fanuc 0i-TF
Габаритни размери и тегло
Нето тегло kg 5300 (5600/6100/6400/7600/8600)
Габаритни размери mm 3455(3905/4505/5405/6455/7535)x2020x1805
