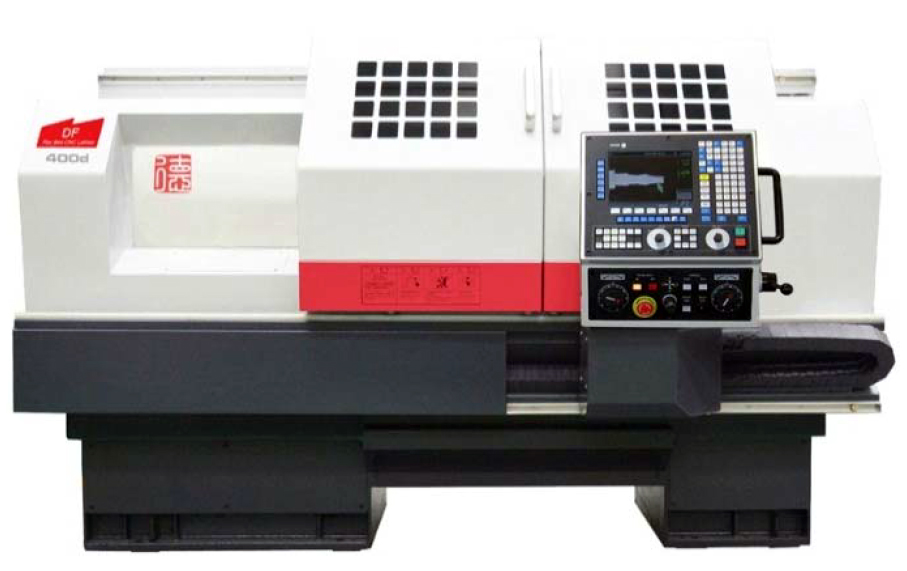

Универсален струг с ЦПУ DF-400d





Характеристики Изм. DF-400d
Главни размери
Диаметър на обработка над тялото mm 400
Диаметър на обработка над супорта mm 200
Разстояние между центрите mm 750, 1000
Максимална дължина на обработка mm 620, 870
Ширина на тялото mm 300
Шпиндел
Чело на шпиндела А2-5
Диаметър на патрона mm 160
Диаметр на отвора в шпиндела mm 40
Диапазон на оборотите rpm 200 – 3500
Мощност на главния двигател kW 5,5
Подавания
Максимален ход по ос Х mm 230
Максимален ход по ос Z mm 625, 875
Бърз ход по осите X/Z mm/min 4000 / 5000
Работно подаване по осите X/Z mm/min 2000 / 3000
Точност на позициониране по осите X/Z mm 0,030 / 0,040
Повтаряемост по осите X/Z mm 0,012 / 0,016
Револверна глава (стандартно изпълнение)
Брой на инструментите 4
Време за смяна на инструмента deg 2,4 (90⁰)
Размер на инструмента mm 20х20
Задно седло
Ход на пинолата mm 130
Диаметър на пинолата mm 63
Конус на пинолата КМ 4
Други
Обща установена мощност kVA 24
Система ЦПУ Siemens 808D
Габаритни размери и тегло
Нето тегло kg 1800, 1950
Габаритни размери mm 2300 (2550)х1480х1520
