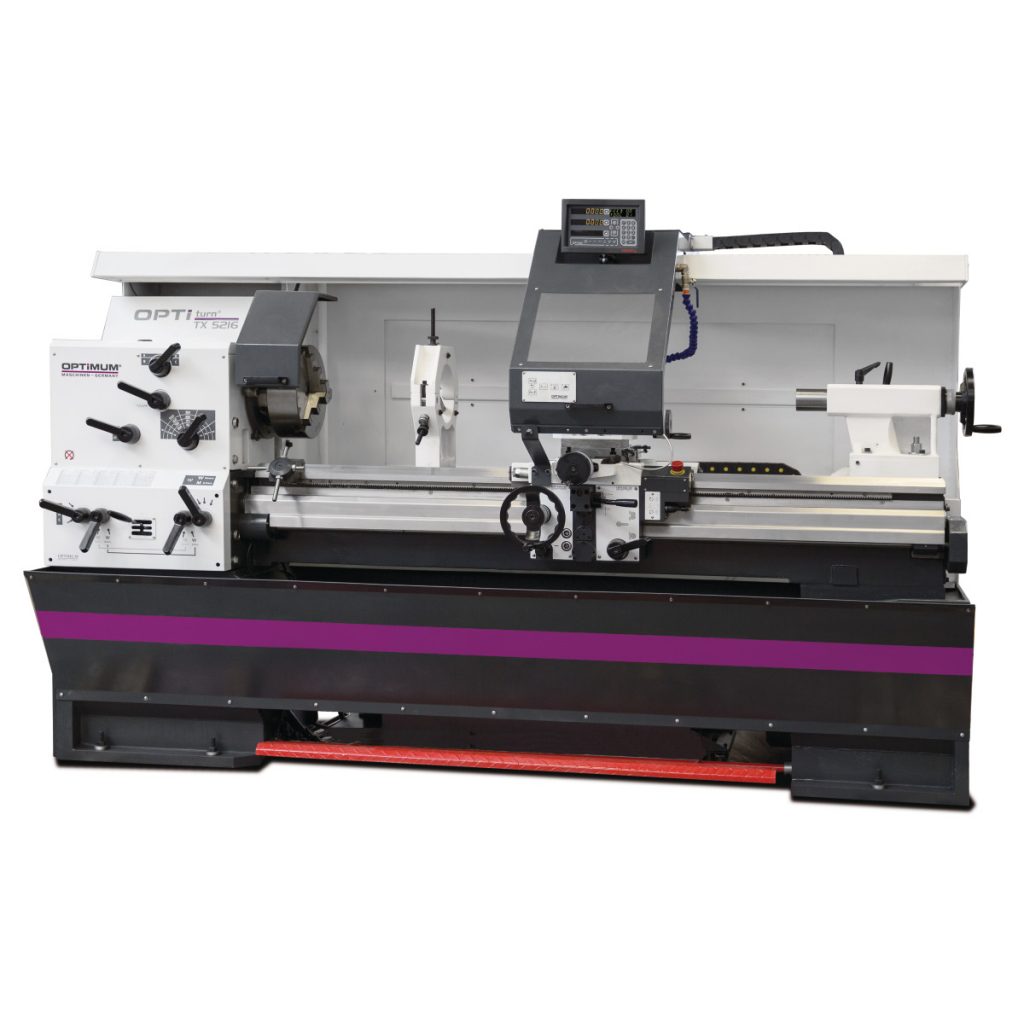

Универсален струг OPTIturn TX 5216 / TX 6222



Технически параметри Единица TX 5216 TX 6222
Електро захранване 400 V / 3Ph ~50 Hz
Мощност на главния двигател kW 5.5 7.5
Мотор на помпата за охлаждане V 100 100
Конус на шпиндела MK 7 Ø 113 mm
(Конус 1:20)
Чело на шпиндела Camlock DIN ISO 702-2 No. 8
Отвор на шпиндела mm 80 105
Височина на центрите mm 260 310
Междуцентрово разстояние mm 1600 2200
Диаметър на обработка над тялото mm 520 620
Диаметър над напречната шейна mm 324 424
Ширина на направляващите mm 350
Обороти на шпиндела rpm 30-1500 40-1650
Ход на горната шейна mm 170
Ход на напречната шейна mm 350
Обхват на надлъжните подавания mm/min-1 0.05 – 1.5
Обхват на напречните подавания mm/min-1 0.025 – 0.75
Обхват на милиметровите резби mm/min-1 0.5 – 15
Обхват на цоловите резби tpi 60 – 2
Обхват на модулните резби mm 0.25 – 7.5
Обхват на диаметрал-питчовите резби hel./π 120 – 4
Конус на пинолата МК 5 МК 4
Диаметър на пинолата mm 72
Ход на пинолата mm 180

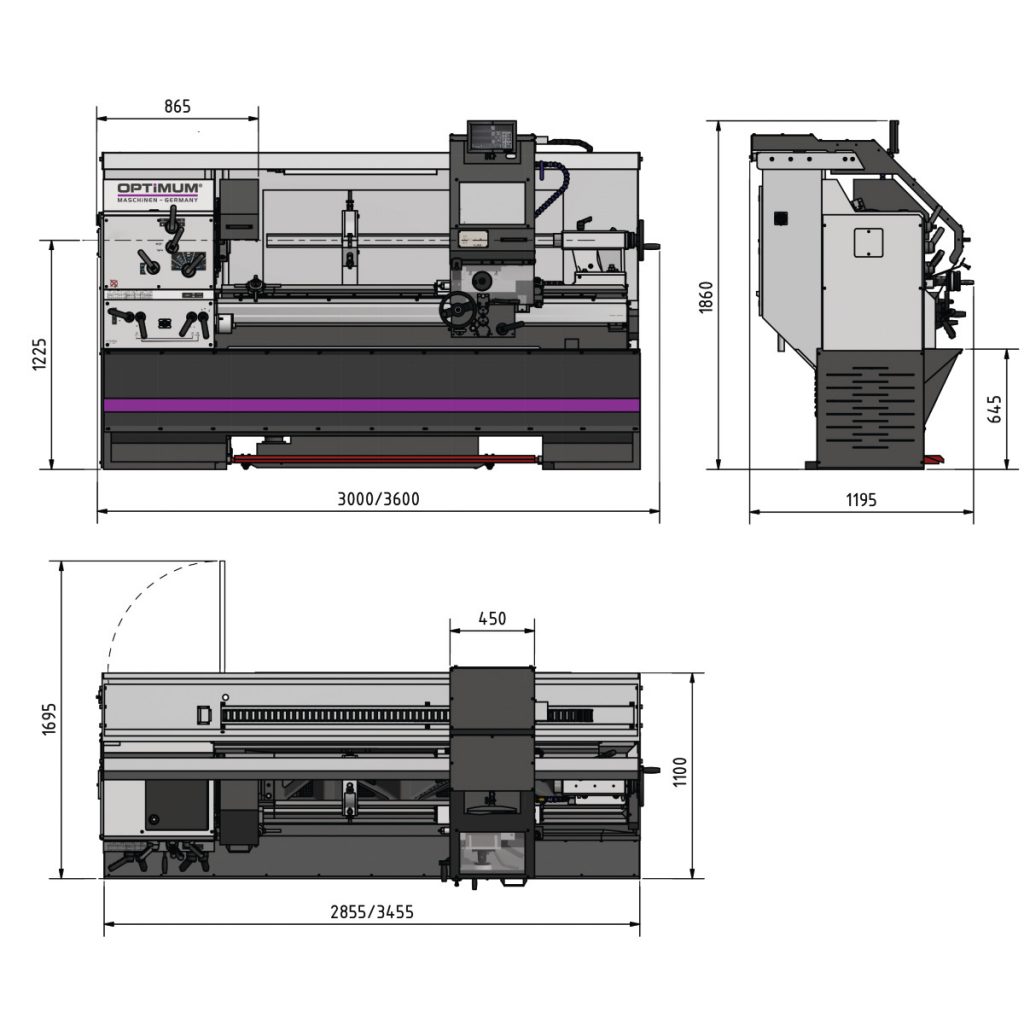

Размери на машината (Д x Ш x В) mm 3016 х 1270 х 2217 3550 х 1200 х 1830
Тегло на машината kg 2470 2800
