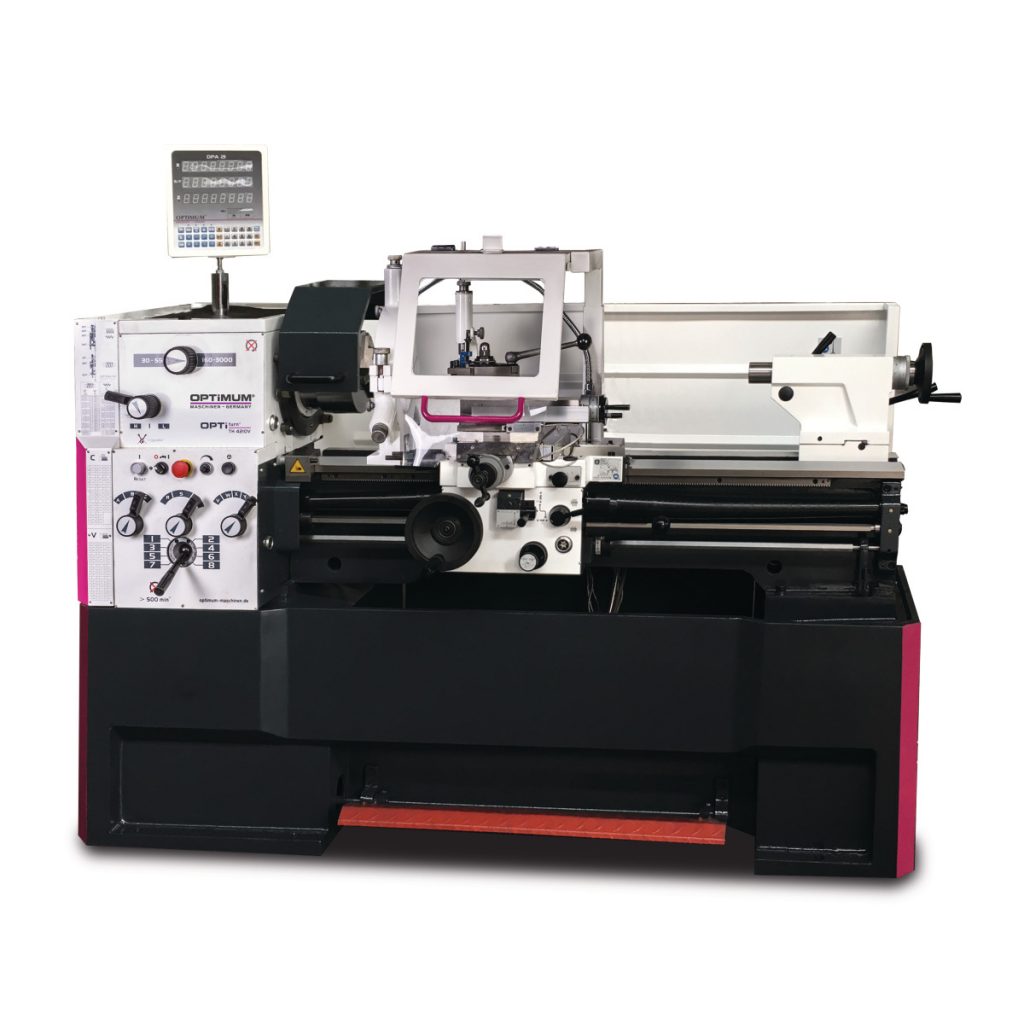

Универсален струг OPTIturn TH 4210V



Технически параметри Единица TH 4210V
Електро захранване 400 V / 3Ph ~50 Hz
Мощност на главния двигател kW 5.5
Мотор на помпата за охлаждане V 100
Конус на шпиндела MK 6
Чело на шпиндела Camlock DIN ISO 702-2 No. 6
Отвор на шпиндела mm 52
Височина на центрите mm 210
Междуцентрово разстояние mm 1000
Диаметър на обработка над тялото mm 420
Диаметър над напречната шейна mm 250
Ширина на направляващите mm 250
Диаметър на обработка при свален мост mm 590
Дължина на моста mm 260
Обороти на шпиндела rpm 30 – 3000
Ход на горната шейна mm 140
Ход на напречната шейна mm 230
Обхват на надлъжните подавания mm/min-1 0.05 – 1.7
Обхват на напречните подавания mm/min-1 0.025 – 0.85
Обхват на милиметровите резби mm/min-1 0.2-14
Обхват на цоловите резби tpi 72 – 2
Обхват на модулните резби mm 0.3 – 3.5
Обхват на диаметрал-питчовите резби turns/π 8 – 44
Конус на пинолата МК 4
Диаметър на пинолата mm 50
Ход на пинолата mm 120
Размери на машината (Д x Ш x В) mm 2031 x 915 (1215) х 1414
Тегло на машината kg 1162
  • Подвижен люнет с макс. обхват Ø10 ÷ 100 мм
  • Неподвижен люнет с макс. обхват Ø10 ÷ 130 мм
  • Преходна втулка MК 6 към MК 3
  • Работно осветление
  • Неподвижен център МК4
  • Бързосменен ножодържач 5-B
  • Ножодържач 25 х 120 тип D
  • Комплект сменни зъбни колела
  • Надлъжен ограничител
  • Масло за първоначално включване на машината
  • Комплект инструменти
