Стругов автомат тип „Швейцарски“ NN20J3XB

20J3XB е високо гъвкава машина с противошпиндел, който стандартно се предлага с 6 стругарски ножа, 4 статични предни/задни пробивни инструмента и 5 напречни фрезови инструмента на главния шпиндел. Противошпиндела има 3 статични задни пробивни инструмента, 2 стругарски ножа, 3 въртящи се напречни инструмента за пробиване и фрезоване и други 3 инструмента за пробиване и фрезоване встрани от центъра. Както главният шпиндел, така и противошпиндела идват със стандарните 0,001 градуса по осите С.



Модел NN-20J3XB
Тип S
ЦПУ Mitsubishi M80
Спецификации Максимален обработваем диаметър ø20
Главен шпиндел Максимални обороти 10,000 rpm
Мощност 3.7 / 1.5 kW
Втори шпиндел Максимални обороти 10,000 rpm
Мощност 3.7 / 1.5 kW
Максимален брой инструменти 29
Главен шпиндел Вътрешна обработка Брой инструменти 5
Размер на ножа □ 12.7
Външна обработка Брой инструменти ER16 x 4 + 4
Напречни инструменти Максимални обороти 6,000 rpm
Мощност 1.5 kW
Брой инструменти ER16 x 5
Втори шпиндел Вътрешна обработка Брой инструменти 2
Размер на ножа □ 12.7
Външна обработка Брой инструменти ER16 x 3
Напречни инструменти Максимални обороти 6,000 rpm
Мощност 1.5 kW
Брой инструменти ER16 x 3
ECC Брой инструменти ER11 x 3
Брой управляеми оси (без C1 и C2) 7

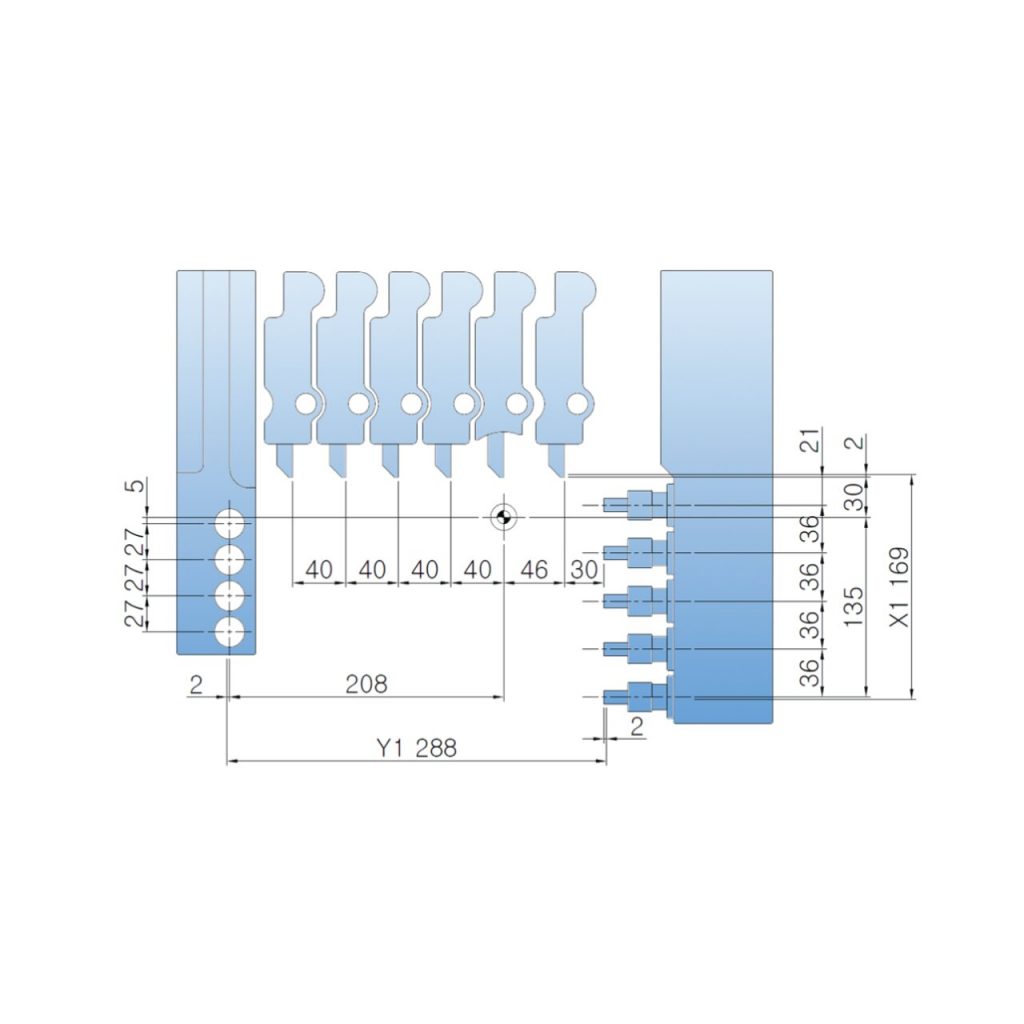

Ход по ос Z1 205 мм
X1 169 мм
Y1 288 мм

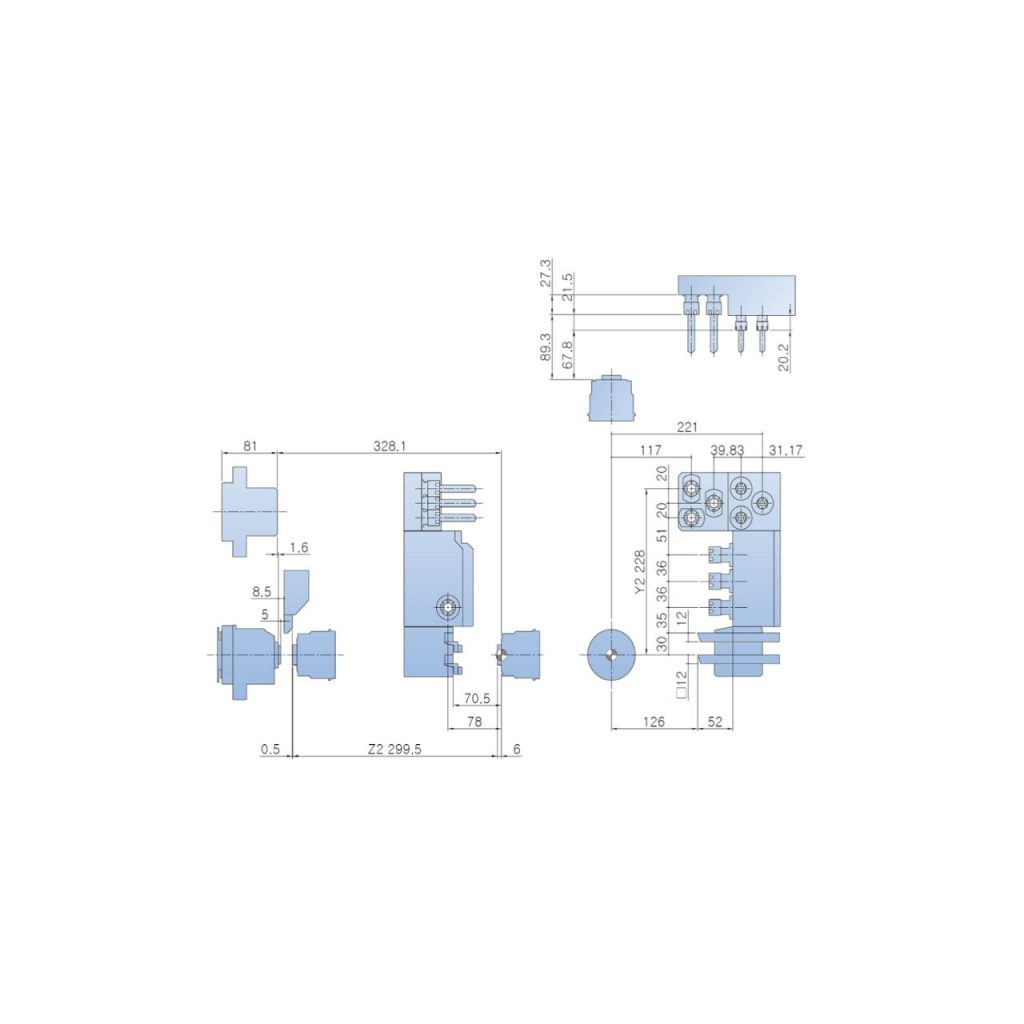

Z2 300 мм
X2 221 мм
Y2 228 мм
Размери Д/Ш/В 2,365 x 1,478 x 2,005
Тегло 2,800 kg
  • Инструментален модул за вътрешна обработка
  • Инструментален модул за напречно пробиване
  • Ръчен импулсен генератор 37P
  • Охлаждаща система
  • Подвижна направляваща втулка
  • Държач за инструменти
  • Държач за свредло
  • Главен шпиндел: Втулка на патронника, Пружина, Капачка на шпиндела (Комплект №1)
  • Втори шпиндел: Втулка на патронника, Пружина, Капачка на шпиндела (Комплект №2)
  • Устройство за автоматично изключване
  • Устройство за автоматично смазване (включен датчик за ниво на смазване)
  • Детектор за повреда на охлаждащата система
  • Устройство за отчитане степента на претоварване
  • Прекъсвач за блокиране на вратата
  • LED Работна лампа
  • Конвейер за готовия детайл
  • Устройство за улавяне на готовия детайл
  • Подложки за нивелиране
  • Трицветна сигнална лампа
  • Детектор за счупен инструмент
  • Език на системата за управление (ENG/CHN/KOR/FRA/GER/ITA/JPN/POL/RUS/SPA)
  • Дълъг държач за свредлото
  • Фиксирана направляваща втулка
  • Детектор за счупен метчик
  • Устройство за измерване на инструмента
  • Издухване на инструмента с въздух
  • Стружкотранспортьор с изход назад (Ф17 мм или по-малко)
  • Втулка на шпиндела за малки детайли
  • По-голяма помпа в системата за смазване – 8l
  • Стружкотранспортьор с количка
  • Охлаждане със средно или високо налягане
  • Автоматичен пожарогасител
  • Колектор за маслената мъгла
  • Персонализирани цветове
  • Комплект инструменти
