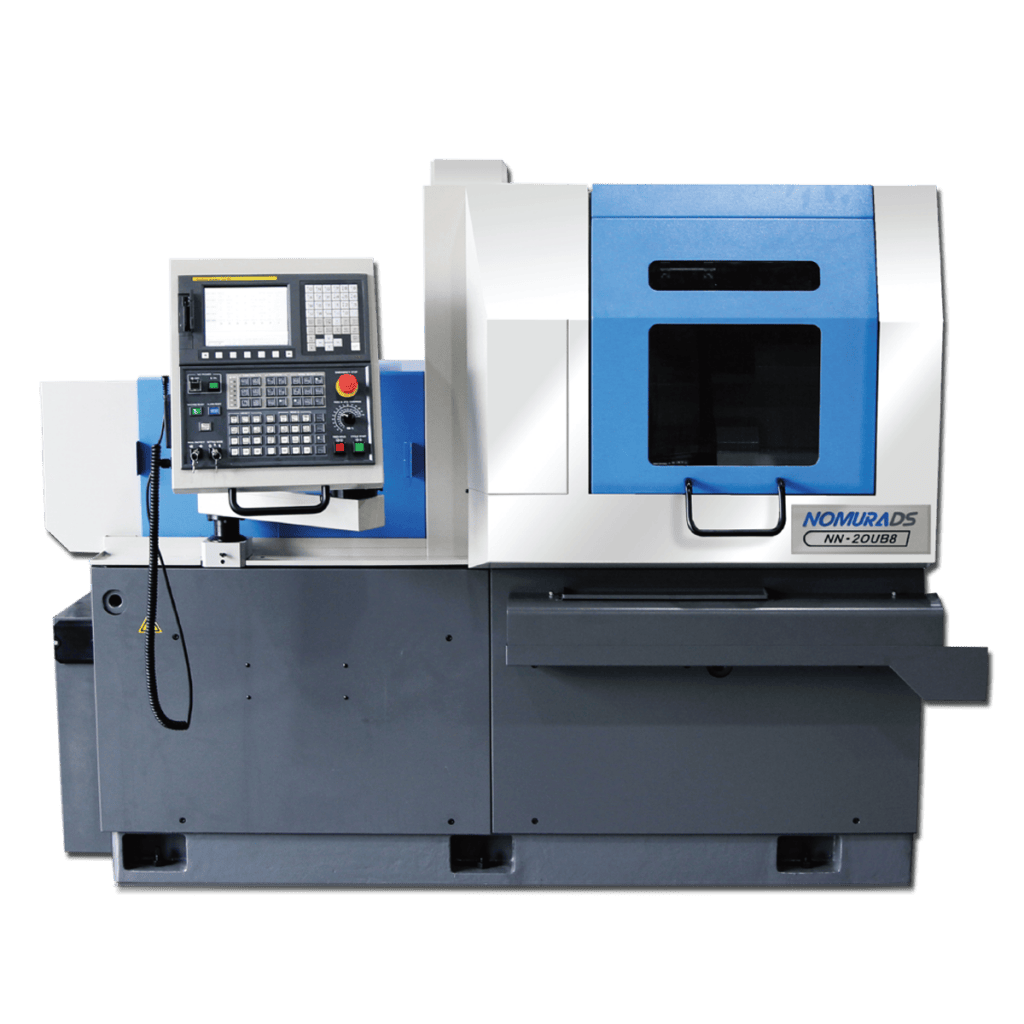

Стругов автомат тип „Швейцарски“ NN20/25UB8
| Модел | NN20/25UB8(K) | ||
| Тип | S/N | ||
| ЦПУ | Mitsubishi M70 | ||
| Спецификации | Максимален обработваем диаметър | ø20 / ø25 | |
| Главен шпиндел | Максимални обороти | 10,000 rpm | |
| Мощност | 3.7 / 2.2 kW | ||
| Втори шпиндел | Максимални обороти | 6,000 rpm | |
| Мощност | 1.5 / 0.55 kW | ||
| Максимален брой инструменти | 21 | ||
| Главен шпиндел | Вътрешна обработка | Брой инструменти | 5 |
| Размер на ножа | □ 12.7 | ||
| Външна обработка | Брой инструменти | ER16 x 4 + 4 | |
| Напречни инструменти | Максимални обороти | 6,000 rpm | |
| Мощност | 0.75 kW | ||
| Брой инструменти | ER16 x 4 (опция: ER16 x 5) | ||
| Втори шпиндел | Вътрешна обработка | Брой инструменти | 1 (не се използва за тип K) |
| Размер на ножа | □ 10 | ||
| Външна обработка | Брой инструменти | ER16 x 3 (ER16 x 2 за тип K) | |
| Напречни инструменти | Максимални обороти | (6,000 rpm за тип K) | |
| Мощност | (0.4 kW за тип K) | ||
| Брой инструменти | – | ||
| ECC | Брой инструменти | (ER16 x 2 за тип K) | |
| Брой управляеми оси (без C1 и C2) | 5 | ||
| Ход по ос | Z1 | 200 мм | |
| X1 | 133 мм | ||
| Y1 | 252.5 мм | ||
| Z2 | 263.5 мм | ||
| X2 | 222 мм | ||
| Y2 | – | ||
| Размери | Д/Ш/В | 2,162 x 1,090 x 1,675 | |
| Тегло | 2,135 kg | ||
- Инструментален модул за вътрешна обработка
- Инструментален модул за напречно пробиване
- Ръчен импулсен генератор 37P
- Охлаждаща система
- Подвижна направляваща втулка
- Държач за инструменти
- Държач за свредло
- Главен шпиндел: Втулка на патронника, Пружина, Капачка на шпиндела (Комплект №1)
- Втори шпиндел: Втулка на патронника, Пружина, Капачка на шпиндела (Комплект №2)
- Устройство за автоматично изключване
- Устройство за автоматично смазване (включен датчик за нивото на смазка)
- Детектор за повреда на охлаждащата система
- Устройство за отчитане степента на претоварване
- Прекъсвач за блокиране на вратата
- LED Работна лампа
- Подложки за нивелиране
- Трицветна сигнална лампа
- Език на системата за управление (ENG/CHN/KOR/FRA/GER/ITA/JPN/POL/RUS/SPA)
- Система ЦПУ Fanuc 0i-TF
- Петшпинделен напречен пробивен модул
- Тришпинделен пробивен модул (E3 UNIT)
- Дълъг държач за свредлото
- Фиксирана направляваща втулка
- Детектор за счупен метчик
- Устройство за измерване на инструмента
- Издухване на инструмента с въздух
- Стружкотранспортьор с изход назад
- Втулка на шпиндела за малки детайли
- По-голяма помпа в системата за смазване – 8l
- Стружкотранспортьор с количка
- Охлаждане със средно или високо налягане
- Автоматичен пожарогасител
- Колектор за маслената мъгла
- Персонализирани цветове
- Комплект инструменти
