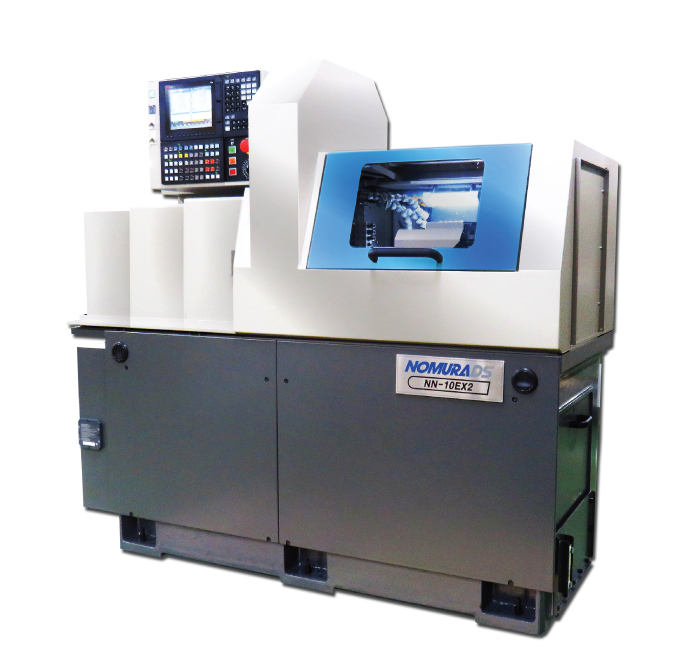

Стругов автомат тип „Швейцарски“ NN10ЕX2

Моделът 10ЕХ2 е специално пригоден за сложна и прецизна обработка на детайли под 10 мм. Това е възможно поради подобрена производителността и съкратеното време за производство. 10ЕХ2 има вграден двигател както на главния шпиндел, така и на противошиндела.

Модел NN-10EX2
Тип S
ЦПУ Mitsubishi M80
Спецификации Максимален обработваем диаметър ø10
Главен шпиндел Максимални обороти 15,000 rpm
Мощност 3.7 / 1.5 kW
Втори шпиндел Максимални обороти 15,000 rpm
Мощност 1.1 / 0.75 kW
Максимален брой инструменти 22
Главен шпиндел Вътрешна обработка Брой инструменти 6
Размер на ножа □ 10
Външна обработка Брой инструменти ER11 x 4 + 4
Напречни инструменти Максимални обороти 10,000 rpm
Мощност 0.4 kW
Брой инструменти ER11 x 4
Втори шпиндел Вътрешна обработка Брой инструменти
Размер на ножа
Външна обработка Брой инструменти ER11 x 4
Напречни инструменти Максимални обороти
Мощност
Брой инструменти
ECC Брой инструменти
Брой управляеми оси (без C1 и C2) 5
Ход по ос Z1 200 мм
X1 133 мм
Y1 252.5 мм
Z2 263.5 мм
X2 222 мм
Y2
Размери Д/Ш/В 1,700 x 770 x 1,650
Тегло 1,500 kg
  • Инструментален модул за вътрешна обработка
  • Държач за инструменти
  • Подвижна направляваща втулка
  • Задвижващ блок на направляващата втулка
  • Държач за свредло
  • Главен шпиндел: Втулка на патронника, Пружина, Капачка на шпиндела (Комплект №1)
  • Втори шпиндел: Втулка на патронника, Пружина, Капачка на шпиндела (Комплект №2)
  • Устройство за автоматично изключване
  • Устройство за автоматично смазване
  • Помпа за охлаждане
  • Датчик за разхода на охлаждаща течност
  • Устройство за отчитане степента на претоварване
  • Прекъсвач за блокиране на вратата
  • LED Работна лампа
  • Устройство за улавяне на готовия детайл
  • Комплект инструменти
  • Подложки за нивелиране
  • Трицветна сигнална лампа
  • Език на системата за управление (ENGL/CHN/KOR/ETC)
  • Пробивен модул на главния шпиндел
  • Тришпинделен пробивен модул (E3 UNIT)
  • Дълъг държач за свредлото
  • Фиксирана направляваща втулка
  • Детектор за счупен метчик
  • Издухване на инструмента с въздух
  • Стружкотранспортьор с изход назад (по-малко от Ф7мм)
  • Втулка на шпиндела за малки детайли
  • По-голяма помпа в системата за смазване – 8l
  • Стружкотранспортьор с количка
  • Охлаждане със средно налягане
  • Колектор за маслената мъгла
  • Персонализирани цветове
  • Комплект инструменти
