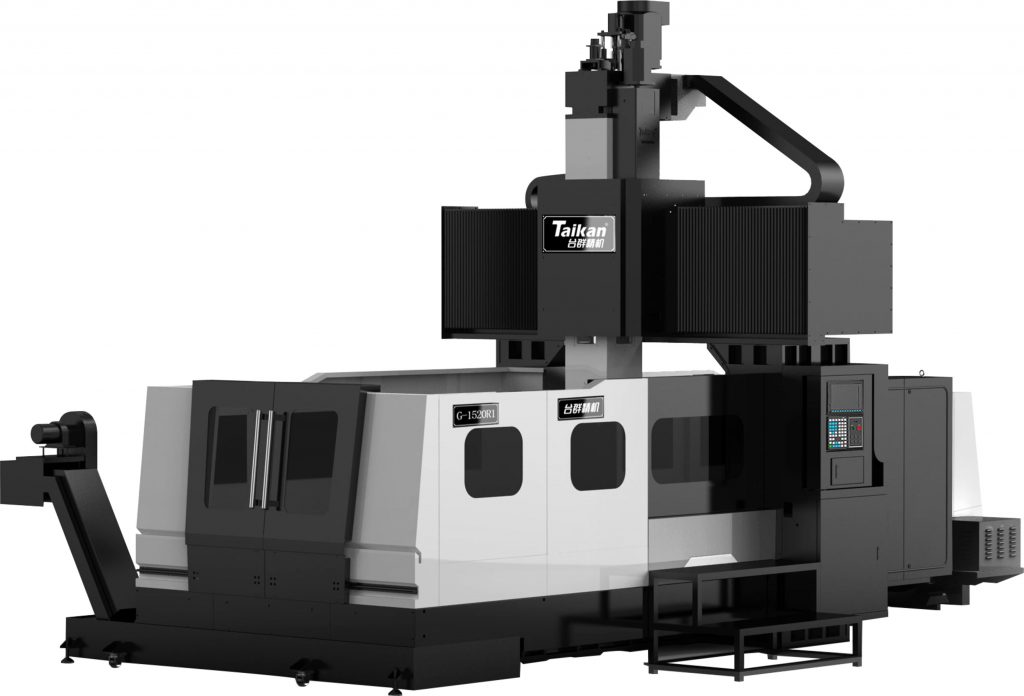

Портален обработващ център G-1520R1



Технически параметри Единица G-1520R1
Ход по ос Х mm 2200
Ход по ос Y mm 1500
Ход по ос Z mm 800
Разстояние от челото на шпиндела до масата mm 175 ~ 975
Ширина на вратата mm 1450
Размер на работната маса mm 1200×2000
Максимална товароподемност на масата kg 6000
Ширина на Т-каналите mm 22
Мощност на главния двигател kW 15/18.5
Обороти на главния шпиндел rpm 20~6000
Конус на шпиндела BT50
Момент на шпиндела Nm 538/664
Мощност на сервомоторите по осите – стандартно kW 3/3/3
Мощност на сервомоторите по осите – опция kW 7/4/4
Максимална скорост на рязане mm/min 1000/1000/1000
Бърз ход по осите X/Y/Z mm/min 1500/1200/1200
Точност на позициониране – стандартно mm 0.020/0.015/0.0013
Точност на позициониране – опция mm 0.015/0.012/0.010
Повтаряемост  – стандартно mm 0.011/0.010/0.008
Повтаряемост  – опция mm 0.009/0.008/0.007
Противотежест на шпинделната глава mm Пневматичен цилиндър с хидравлично усилване
Система ЦПУ – стандартно FANUC 0i-MF(5)
Система ЦПУ – опция FANUC 0i-MF(1)
Максимална инсталирана мощност kVA 70
Габаритни размери (Д/Ш/В) mm 6200x4400x4600
Тегло на машината kg 1800
