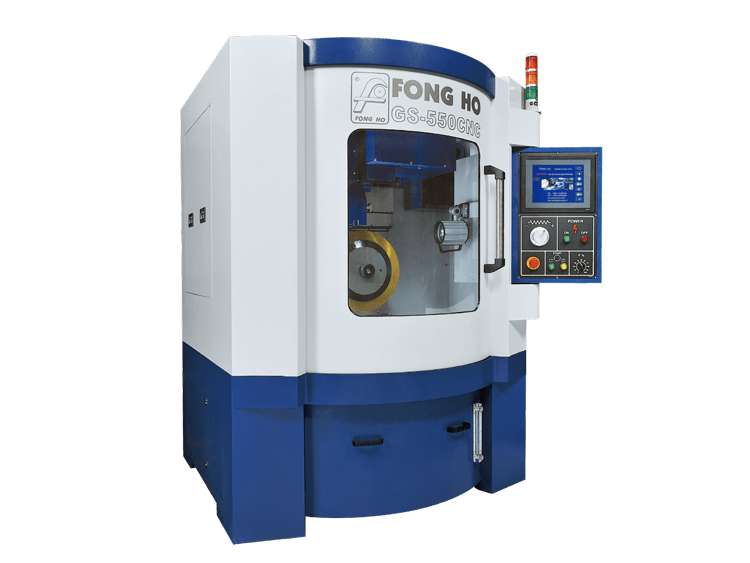

Машина за заточване на дискове GS-550CNC
Технически параметри | Единица | GS-550CNC |
Размер на заточвания диск | mm | ø80 ~ ø510 |
Стъпка на зъбите | mm | Max. 25 |
Максимален брой на зъбите | 10~998 | |
Дебелина на заточвания диск | mm | Max. 8 |
Ъгъл на заточване | ° | 0.01°~30° |
Скорост на подаване | teeth /min | 2~60 |
Обща установена мощност | kW | 15 |
Заточващ диск | ||
Външен диаметър | mm | ø150 |
Вътрешен диаметър | mm | ø32 |
Дебелина | mm | Max. 10 |
Обороти | rpm | 6000~10000 |
Електромотори | ||
Двигател за завъртане на заточвания диск | kW | 2/7 |
Мощност на главния двигател | kW | 3/7 |
Сервомотор по ос X | kW | 1.3 (със спирачка) |
Сервомотор по ос Y | kW | 0.85 (със спирачка) |
Сервомотор по ос Z | kW | 1.3 (със спирачка) |
Сервомотор по ос C | kW | 0.85 |
Мощност на помпата за охлаждане | kW | 1.5 |
Двигател на устройството за събиране на маслената мъгла | kW | 1.5 |
Двигател на магнитния сепаратор | kW | 0.025 |
Двигател на устройството за очистване на СОТ от маслото | kW | 0.025 |
Устройство за охлаждане с високо налягане | ||
Дебит | L/min | 75 |
Налягане | kg/cm² | 9 |
Обем на резервоара | L | 260 |
Устройство за събиране на маслената мъгла | ||
Пропускателна способност | m3/min | 7~9 |
Отрицателно налягане | mmAq | 130~150 |
Входен диаметър | mm | 125 |
Ниво на шума | db(A) | 60 |
Магнитен сепаратор | ||
Производителност | L/min | 60 |
Размери на машината | ||
Габаритни размери (ШхДхВ) | mm | 1290 x 1870 x 1900 |
Тегло на машината | kg | 3800 |
